PZ72L-E4多功能电力仪表的作用

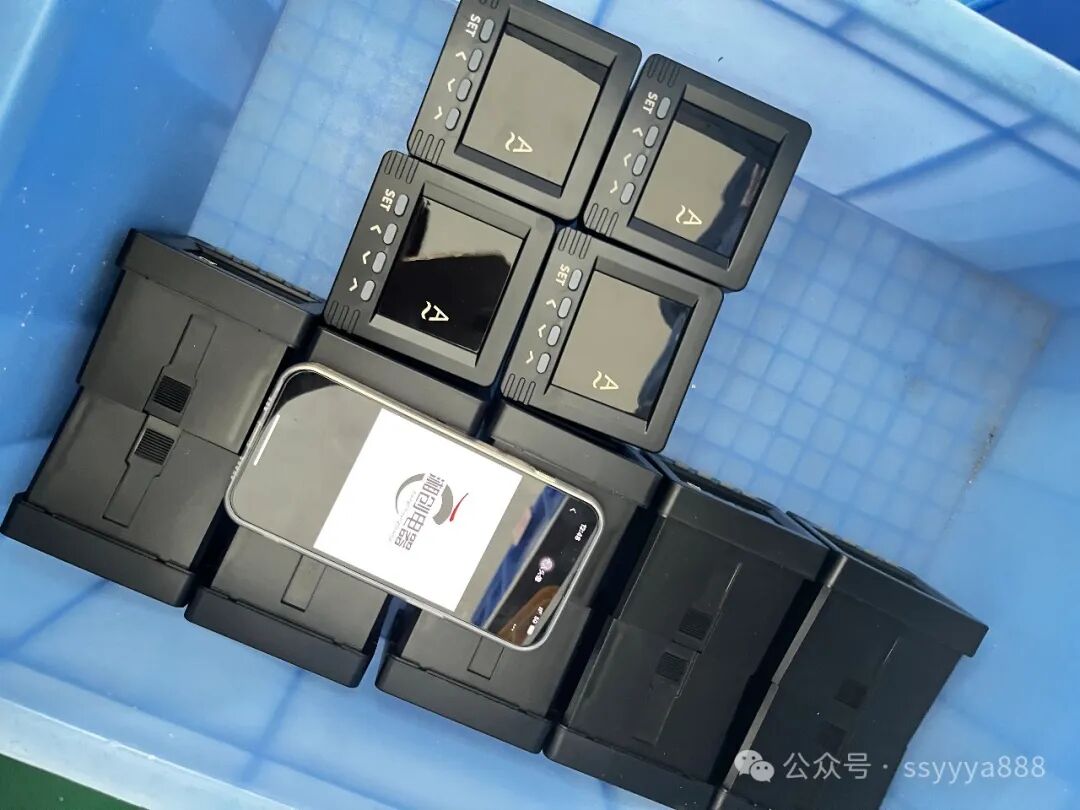

一、产品概述 PZ72L‑E4为72型液晶显示三相多功能电力仪表，采用高精度交流采样技术，适配三相三线、三相四线配电系统，可全面采集电网各类电气参数，集成测量、计量、监测、通讯功能于一体。仪表自带液晶背光显示，支持倍率自定义设置，可替代传统电压表、电流表、功率表、电能表等分立测量器件，具备精度高、稳定性强、抗干扰能力优异的特点，广泛应用于高低压开关柜、动力柜、PLC控制柜、能源监测系统，是工矿企业、建筑配电、变电站智能化电力监测的核心采集设备。 型号释义：PZ：电力智能测控仪表；72：72方形表盘；L：液晶显示；E4：三相全功能测量、四象限电能计量版本。 二、核心技术参数

• 适配系统：三相三线、三相四线 AC380V/400V配电系统，频率45～65Hz
• 测量精度：电压、电流、功率、功率因数0.5级；无功电能1级；频率精度±0.05Hz
• 测量参数：三相相/线电压、三相电流、有功/无功/视在功率、功率因数、电网频率、四象限有功/无功电能、电流电压不平衡度
• 输入规格：电压输入AC100V/400V可选；电流标配5A（可外接CT变比扩展量程）；短时耐受1.2倍额定持续、2倍额定1s瞬时过载
• 工作电源：交直流通用 AC85～265V、DC100～350V；整机功耗＜5VA
• 通讯功能：标配RS485接口，Modbus‑RTU标准协议；波特率1200～38400bps可调，通讯地址1～247可设
• 显示方式：高清液晶背光显示，循环/定点显示可切换，参数界面清晰直观
• 绝缘耐压：电源、输入回路间AC2kV/1min；通讯、变送回路间AC1kV/1min；绝缘电阻≥100MΩ
• 外形安装：72×72mm方形表盘；开孔尺寸67×67mm；面板嵌入式卡扣安装
• 工作环境：工作温度‑10℃～+55℃，储存温度‑25℃～+70℃；湿度5%～95%RH无凝露；海拔≤2500m
• 执行标准：GB/T13850、GB/T17215、IEC61557电力测量仪表相关标准 三、工作原理 仪表通过高精度电压、电流采样单元实时采集三相电网模拟信号，经内部AD转换模块将模拟量转为数字量，由微处理器完成数据运算、滤波校正、参数计算，精准解析电压、电流、功率、电能、频率等全部电气参数。运算数据实时推送至液晶屏幕本地显示，同时通过RS485总线上传至PLC、DCS、电力监控后台、能耗管理系统，实现电网参数就地监测与远程数字化采集，全程无机械传动部件，运行稳定无损耗。 四、核心功能
• 全参数精准测量：覆盖三相电网所有常规电气参数，支持四象限电能计量，精准统计正向、反向有功、无功电能，满足能耗统计、电费核算需求。
• 灵活倍率设置：支持自定义电压、电流互感器变比，适配不同量程配电回路，无需更换仪表即可适配高低压各类工况。
• 远程数据上传：标准Modbus通讯协议，兼容性强，可无缝对接各类自动化监控系统，实现无人值守智能监测。
• 高清液晶显示：背光液晶界面，可视性强，支持多界面循环显示、定点锁定显示，现场运维查看便捷。
• 超强抗干扰：工业级电磁兼容设计，适配开关柜复杂电磁环境，抗谐波、抗电磁干扰，测量数据稳定无漂移。 五、应用场景 适用于10kV/0.4kV变电站、厂矿企业配电室、建筑动力配电柜、水泵风机控制柜、智能化能耗监测系统、工业自动化控制系统；广泛用于高低压开关柜、电容补偿柜、进线出线柜的电力参数实时监测与能耗计量。 六、工程实操要点
• 电压、电流回路严格按图纸接线，电流回路严禁开路，电压回路严禁短路，避免仪表损坏及安全事故。
• 根据现场CT、PT变比，在仪表菜单内精准设置倍率，确保测量、计量数据准确无误。
• RS485通讯采用屏蔽双绞线手拉手布线，区分A、B信号线，远离高压动力电缆，减少电磁干扰。
• 多台仪表组网时，统一设置通讯地址、波特率、校验位，避免通讯冲突、数据乱码。
• 仪表安装贴合柜体面板，固定牢固，避免震动松动；定期校准参数，保证长期测量精度。
• 检修作业需断开仪表工作电源及采样回路电源，断电后方可进行接线、调试操作。
•
