JLC‑4电流互感器二次过电压保护器的介绍

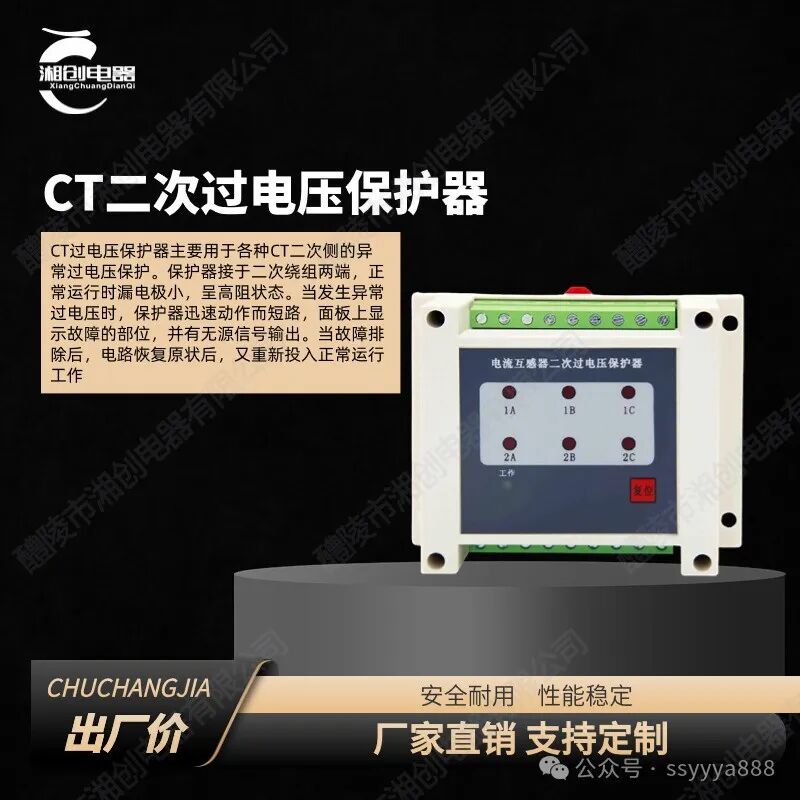

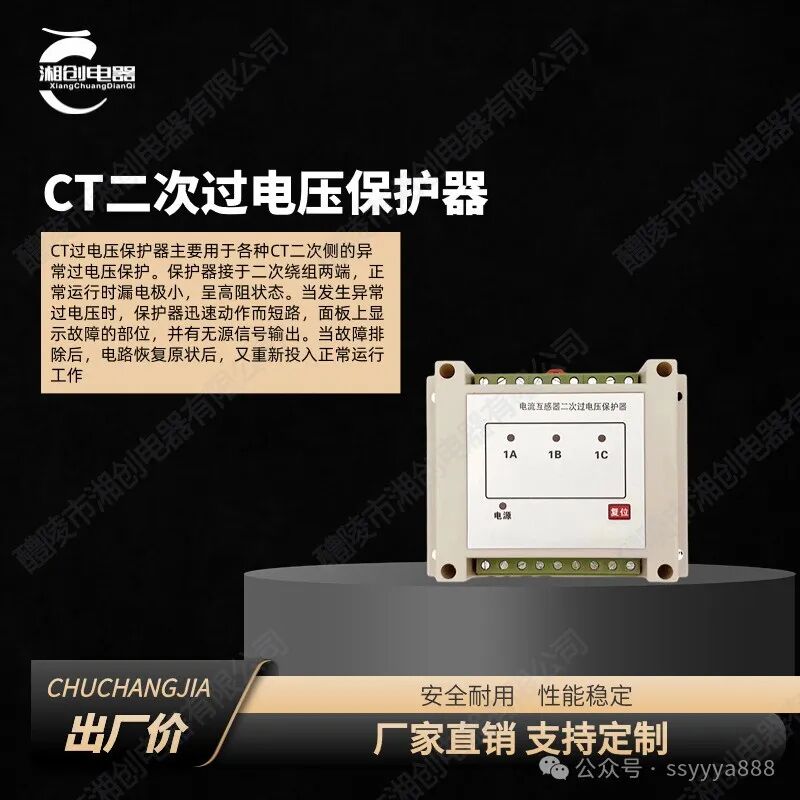

产品概述

JLC‑4为4绕组CT二次过电压保护器，并联接于4组电流互感器二次绕组两端，专门防范CT二次开路产生的危险高压，避免击穿二次绝缘、损坏保护、测量仪表，保障人身与设备安全；具备分路故障灯光指示、无源遥信告警，动作后保持闭锁，需要手动复位恢复运行，广泛用于变电站、厂矿配电室CT二次回路后备保护。

型号释义： JLC：CT二次过电压保护器；4：保护4路CT二次绕组。

技术参数

1. 保护路数：4路CT二次绕组
2. 动作导通电压：150V±10%
3. 动作响应时间：50‑250ms
4. 正常泄漏电流：≤0.1mA，不影响计量、保护精度
5. 保护方式：过压先限压，持续过压实现绕组可靠短接闭锁
6. 故障指示：分回路LED故障指示灯，定位故障CT回路
7. 遥信输出：无源继电器告警接点，接点容量AC220V/5A
8. 复位方式：面板手动按钮复位，故障消除后人工复位，停电排除故障上电也需手动复位
9. 绝缘耐压：2kV/1min
10. 安装方式：35mmDIN导轨安装
11. 工作环境：‑20℃～+70℃，湿度≤95%RH无凝露，户内二次柜
12. 执行标准：DL/T663电力继电保护相关标准

工作原理

保护器并联在4组CT二次绕组两端；CT二次正常短路运行时，器件呈高阻，漏电流极小，对原有回路无影响。 当CT二次接线松动、断线发生开路，一次大电流会在二次感应出数千伏高压；保护器迅速动作限压，持续过压后将该绕组可靠短接，消除开路高压；对应回路故障灯点亮，遥信接点闭合输出告警信号。故障处理完毕，确认CT二次回路导通，按下复位按钮，保护器解除闭锁，回到监测状态。

核心功能

1. 4路独立CT绕组保护，可同时保护测量、计量、保护等4组CT二次绕组。
2. CT二次开路过电压限制、短路闭锁保护，消除开路高压，保护互感器、二次设备，保障人身安全。
3. 分回路LED故障灯，快速定位哪一路CT发生开路故障。
4. 无源遥信接点输出，可接入后台信号回路，实现远程告警。
5. 手动保持复位，故障不会自动复归，防止隐患隐蔽遗留。
6. 导轨式安装，适配开关柜二次端子室，抗干扰性能强。

应用场景

变电站、厂矿企业高低压配电室，进线、出线、电机、主变回路，保护4绕组电流互感器二次侧，配套综合保护装置、电测仪表使用。

工程实操要点

1. 保护器并联接CT二次绕组两端，严禁串联接入CT回路。
2. CT二次原有保护接地必须保留，保护器不能替代CT二次接地。
3. 遥信为无源接点，不可直接驱动大功率负载。
4. 保护器属于后备保护，CT检修仍严格执行“先短接二次，再拆线”安全规程，不能取消安全措施。
5. 必须确认CT二次故障已经排除、回路导通，再执行手动复位。
6. 二次信号线远离高压动力电缆，降低电磁干扰。
