在现代电力系统中，10kV电压等级是配电网的核心环节，广泛应用于工矿企业、变电站及城市电网。然而，雷击、操作过电压、弧光接地等瞬态过电压时刻威胁着电气设备的安全绝缘。为了有效应对这些威胁，WFB-Z-10型三相组合式过电压保护器应运而生。作为一种高性能的过电压防护设备，它正逐渐成为保护变压器、开关、电机等关键设备的首选方案。

一、 什么是WFB-Z-10？

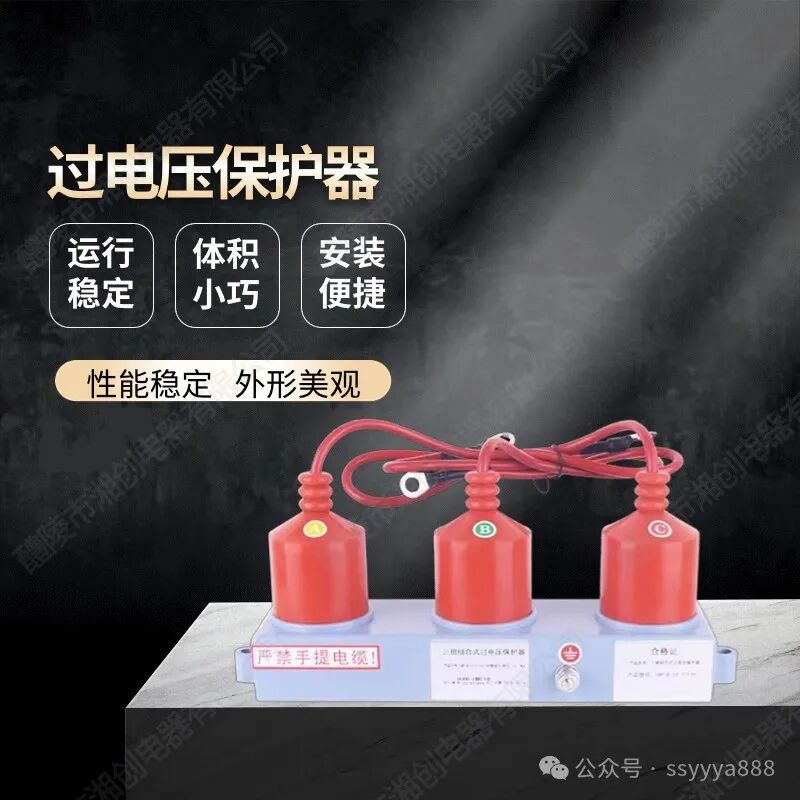

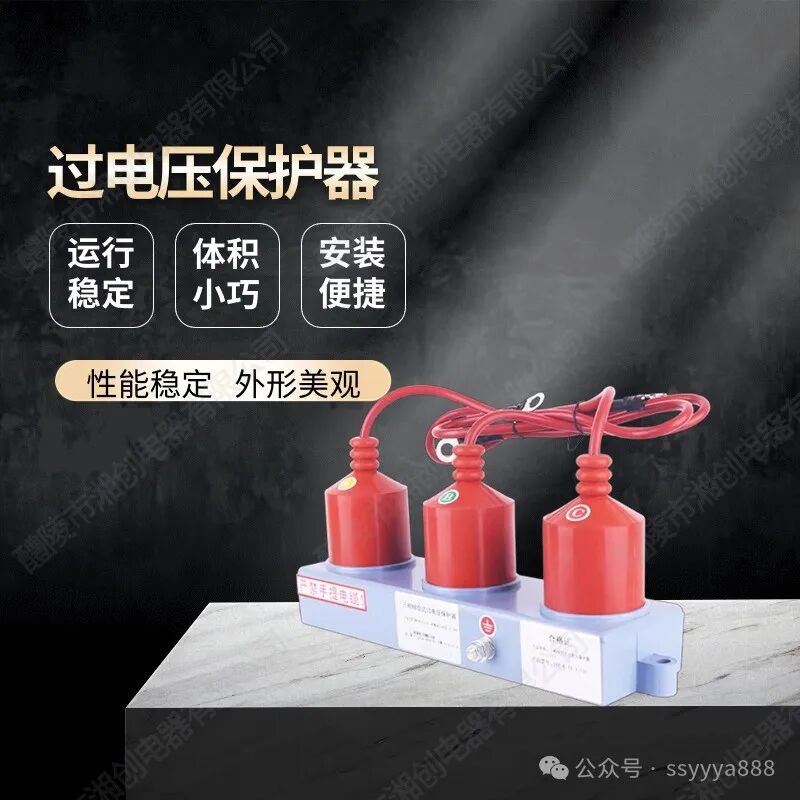

WFB-Z-10 是一种专门用于3kV~10kV电力系统中，保护电气设备免受大气过电压（如雷击）和操作过电压损坏的三相组合式过电压保护器。

• 型号解读：
• W：通常代表“无间隙”或特定系列代号（不同厂家解读略有差异，但多指组合式保护）。
• F：代表“阀式”或“保护器”。
• B：代表“组合式”。
• Z：代表相间/相地保护方式或特定结构设计（如带放电间隙或特定材料）。
• 10：代表适用的电压等级为10kV。

与传统单一功能的避雷器相比，WFB-Z-10最显著的特点是采用了“三相组合式” 结构，能够同时保护相与地之间以及相与相之间的过电压，这是传统普通阀式避雷器难以做到的。

二、 工作原理与核心技术

WFB-Z-10的设计初衷是为了解决传统避雷器在应对相间过电压时的局限性。其核心技术在于采用了氧化锌（ZnO）电阻片与放电间隙的巧妙配合（部分型号为纯氧化锌结构，视具体设计而定）。

1. 氧化锌阀片的优良特性： 氧化锌电阻片具有极其优异的非线性伏安特性。在系统正常运行电压下，它呈现高阻状态，相当于绝缘体，电流微乎其微；一旦系统出现过电压，其电阻瞬间急剧下降，呈现低阻状态，将巨大的雷电流或操作过电压能量迅速泄放入地，同时将电压幅值限制在绝缘允许的范围内。

2. 相间相地同时保护： 对于普通避雷器（如Y5W型），通常只保护相对地电压。而在真空断路器操作（如开断感性负载）时，往往会产生极高的相间过电压，其幅值可能远高于相对地过电压，导致电机匝间绝缘击穿。WFB-Z-10通过内部特殊的星形或三角形连接结构（通常由四个单元组成：A-B、B-C、C-A及地），实现了对相间绝缘的有效保护。

3. 放电间隙的作用（视设计而定） ： 在某些WFB-Z-10设计中，串联间隙用于隔离系统持续运行电压，减轻氧化锌阀片的荷电率，从而延缓老化，并提高在工频过电压下的安全性。

三、 核心优势

为什么在10kV系统中，WFB-Z-10比传统避雷器更具优势？

1. 保护全面，无死角： 能够同时限制相对地和相相过电压，特别适合保护电动机、变压器等对相间绝缘敏感的设备。

2. 响应速度快，残压低： 利用氧化锌材料的高速响应特性，能够快速切入钳制电压，且残压（被限制后的电压）更低，从而降低了对被保护设备绝缘水平的要求，延长设备寿命。

3. 通流容量大： 能够吸收较大的雷击能量和操作过电压能量，在大电流冲击下不易损坏。

4. 结构紧凑，安装方便： 通常采用三相一体式设计，体积小，节省空间，安装接线简便，尤其适合在紧凑型的KYN28等中置式开关柜内使用。

四、 应用场景

WFB-Z-10广泛应用于以下领域：

• 发电厂厂用电系统：保护厂用变压器、高压电动机。
• 变配电站：10kV母线进线柜、出线柜。
• 冶金、石化、煤炭等工矿企业：用于保护频繁操作的真空断路器回路，防止操作过电压对电机的损害。
• 风电与光伏系统：保护箱式变压器及集电线路。

五、 选型与维护建议

为了确保WFB-Z-10发挥最佳效能，在选型和使用时需注意以下几点：

1. 参数匹配： 必须根据系统的额定电压（10kV）、持续运行电压以及可能出现的最大过电压能量来选择保护器的型号。例如，对于中性点不接地系统，应特别注意其耐受电压的能力。

2. 监测老化状态： 虽然氧化锌保护器免维护，但随着运行时间推移，阀片会逐渐老化，导致漏电流增大。建议定期通过检测漏电流或阻性电流分量来判断其健康状况，防止因保护器本身老化导致系统短路事故。

3. 安装接地： 保护器的接地端子必须可靠接地，接地电阻应符合规程要求，否则无法将雷电流泄放，保护将失效。

六、 结语

随着电网容量的增加和对供电可靠性要求的提升，简单的防雷措施已不足以应对复杂的过电压环境。WFB-Z-10型过电压保护器凭借其对相间和相地过电压的综合防护能力，成为了10kV电力系统中一道不可或缺的坚固防线。合理选用和维护该设备，对于保障电网安全稳定运行、降低设备事故率具有重要的现实意义。
