1. 型号命名解析

• BWDK：这是核心标识。
• BW：通常代表 “变压器温控” 。
• D：通常代表 “电子式” 或 “智能型” 。
• K：这个字母是关键，通常代表 “带通讯功能” 或 “可编程控制器” ，表明这是一款智能型、具备远程数据交互能力的温控器。
• 320：这是行业通用编码，含义明确：
• “3” ：监测 3路 绕组温度（对应A、B、C三相）。
• “2” ：具备 2路 独立的继电器控制输出（通常一路用于风机启停，另一路用于超温报警/跳闸，或分为报警和跳闸两路）。
• “0” ：早期型号中代表无模拟量输出。在此智能型号中，通常指 标准配置不含4-20mA输出（但通讯功能已取代此需求）。
• 7：这个数字通常代表 “带RS-485通讯接口” 。在常见的编码规则中，“7”或“8”常被用来标识具备Modbus等数字通讯协议。
• II：罗马数字 “II” 或 “2” ，通常代表 第二代产品 或 改进型号，可能在显示、精度、稳定性或功能上有所升级。

2. 核心功能与特点（相较于基础型BWD-3K320B的升级）

BWDK-3207II 在继承了所有基础温控保护功能的基础上，核心强化了 “智能化” 和 “网络化” 。

• 基础监测与控制功能（与BWD-3K320B类似）：
• 三相温度显示：循环或定点显示三相绕组的实时温度及最大值。
• 风机自动控制：当温度超过风机启动设定值时，自动启动冷却风机；低于停止设定值时，自动关闭。
• 超温报警与跳闸：提供两级温度保护（报警和跳闸），通过继电器输出。
• 核心升级与增强功能：
• 内置RS-485通讯接口（关键区别） ：这是“K”和“7”代码的体现。支持 Modbus-RTU 工业标准协议。
• 远程监控：可将三相温度、最大值、风机状态、报警状态等 所有参数实时上传 至PLC、SCADA系统、能源管理平台或智能配电监控系统。
• 远程设定与查询：可通过上位机软件远程修改风机启停温度、报警值等设定参数（需有权限），并查询历史数据。
• 更丰富的显示与界面：通常采用更大的点阵LCD液晶屏，可显示更多信息，如设定菜单、通讯状态等。
• 数据记录与故障记忆：部分高级型号可能具备温度极值记录、报警事件记录功能。

3. 典型技术参数（通用参考）

• 测温范围：0℃ ~ 200℃
• 测温精度：±1℃
• 传感器：三线制Pt100铂电阻
• 控制输出：2路继电器，容量AC 220V/5A或10A（常开+常闭触点）
• 通讯接口：RS-485，隔离型，支持 Modbus-RTU 协议
• 电源电压：AC/DC 85-265V 宽范围供电
• 显示：大屏幕LCD液晶，中英文界面可选
• 安装：面板式，标准开孔尺寸（如92mm x 92mm）

4. 典型应用场景

BWDK-3207II 适用于所有需要 本地控制+远程集中监控 的干式变压器场合，尤其适用于：

• 无人值守变电站/配电站：温度数据可远传至主控室，实现远程巡检。
• 智能楼宇与数据中心：集成到BA（楼宇自控）系统或动环监控系统中，实现精细化能源管理和预警。
• 工业物联网项目：作为变压器状态感知节点，接入工厂能源管理系统或预测性维护平台。
• 大型商业综合体、医院、机场：需要对众多分布式变压器进行集中监控的场所。
• 新能源电站：光伏升压站、风电场的箱式变压器监控。

5. 选型、安装与调试要点

• 选型确认：确认需要 通讯功能（Modbus协议），且控制输出路数（2路）满足要求（一路风机，一路报警/跳闸）。
• 安装接线：

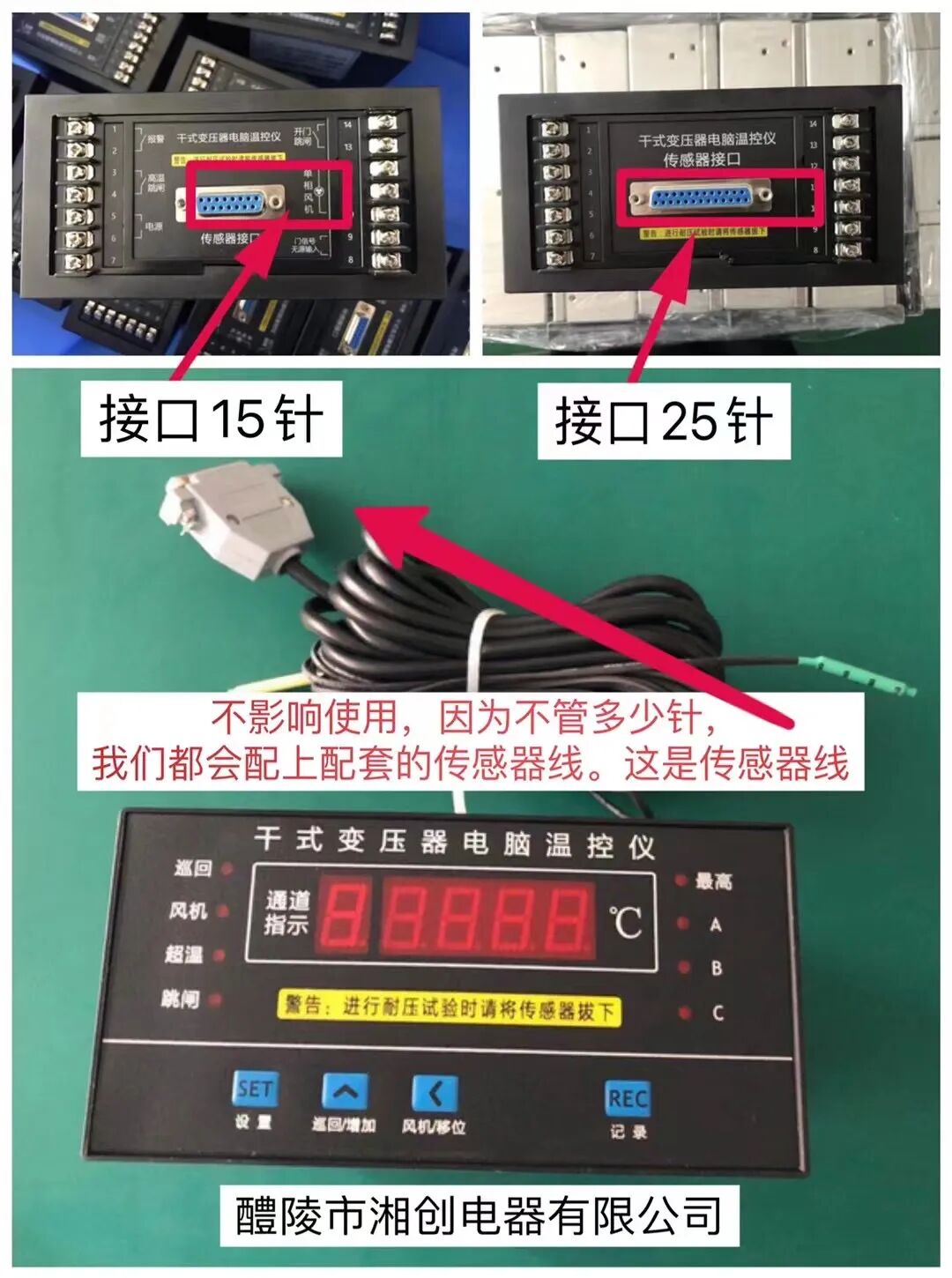

1. 传感器接线：正确连接三颗Pt100（A、B、C相）的引线，确保三线制接法正确，这是测温准确的基础。
2. 控制输出接线：将继电器输出触点接入风机控制回路和报警/跳闸回路。
3. 通讯接线（关键新增步骤） ：使用屏蔽双绞线连接仪表的 RS-485接口（A+， B-） 至通讯总线，并确保总线两端接有 120Ω终端电阻。
• 参数设置：
• 本地设置：通过面板按键设置风机启停温度、报警值、跳闸值。
• 通讯设置（至关重要） ：必须设置 本机地址（如1-247）、波特率（如9600）、数据位、停止位、校验位，这些必须与上位机系统配置 完全一致。
• 系统集成：提供仪表的 Modbus通讯协议点表 给系统集成商或编程人员，以便在上位机中正确配置数据读取与写入地址。

总结 BWDK-3207II 是一款 智能型、带通讯功能 的三相干式变压器温控器。它不仅是变压器的“本地保护神”，更是其 “状态数据采集器” 。其核心价值在于通过 RS-485/Modbus通讯，将孤立的变压器温度信息融入整个智能配电监控网络，实现了从 本地被动保护 到 远程主动管理 的飞跃。对于构建数字化、智能化的电力运维系统而言，它是不可或缺的标准配置设备。
