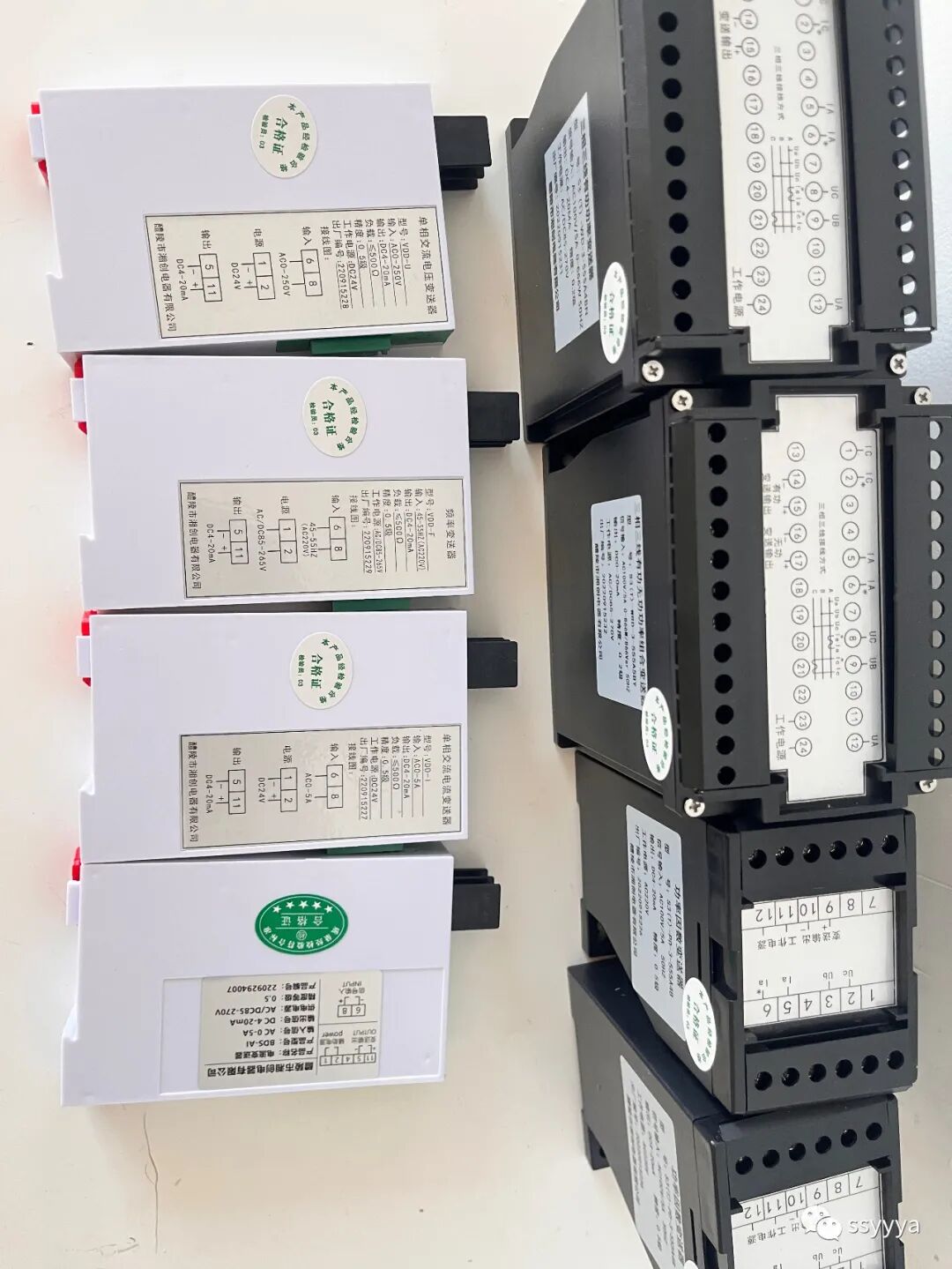

JD194-BS4I 是一款广泛应用于工业自动化和电力系统中的交流电流变送器。它主要用于将电网或电路中的交流电流信号隔离并按比例转换为标准的直流模拟量信号，以便提供给 PLC、DCS（集散控制系统）、数据采集器或仪表进行监测、控制或记录。

以下是对 JD194-BS4I 电流变送器的全面技术解析。

一、 产品概述

JD194-BS4I 属于 JD194 系列变送器中的一员，该系列是国内常见的电力变送器标准型号。其中，“BS”通常代表其特定的技术规格或设计系列，而“I”明确标识其为电流变送器。

该装置的核心功能是实现“电量隔离” 与“信号转换” 。它能有效防止高压或高电流干扰后端低压控制设备，同时将不可直接处理的强电信号转换为易于测量的标准弱电信号。

二、 工作原理

JD194-BS4I 通常采用电磁感应原理和电子调制技术。

1. 采样： 穿过互感器或通过端子输入的交流电流，经过内部的电流互感器（CT）进行初次采样和降流。
2. 整流与滤波： 采样后的交流信号经过高精度的整流电路转换为直流信号，并经过滤波处理以消除纹波。
3. 调制与放大： 处理后的信号经过运算放大器进行线性放大和校准。
4. 输出： 最终输出与输入电流成线性比例的直流电压或电流信号。

三、 核心技术参数

了解技术参数是正确选型和使用的依据，JD194-BS4I 的关键参数如下：

1. 输入参数

• 输入范围： 通常支持 0-1A 至 0-5A 的交流电流输入（最常见的为 AC 0-5A，直接对应二次侧电流互感器）。有些版本也支持更高电流范围的直接输入或外接互感器。
• 频率： 标准工频 50Hz 或 60Hz（部分宽频产品支持 20Hz-400Hz）。
• 吸收功耗： 极低，通常小于 0.5VA（以减轻互感器负担）。

2. 输出参数

JD194-BS4I 最常见的输出规格为以下几种（需根据具体订货型号确认）：

• 直流电流输出： 4-20mA、0-20mA、0-10mA 等（抗干扰能力强，适合远距离传输）。
• 直流电压输出： 0-5V、1-5V、0-10V 等。
• 负载能力：
• 电流输出时，负载电阻通常 ≤ 500Ω 或 ≤ 750Ω（取决于供电电压）。
• 电压输出时，输出电流通常 ≥ 2mA（保证带载能力）。

3. 辅助电源

• 供电电压： 常见的规格有 AC 220V、DC 24V 或 DC 220V 等。
• 电源范围： 通常允许一定的波动范围（如 AC 85V-265V 或 DC 20V-30V），以适应复杂的工业现场环境。

4. 精度与性能

• 精度等级： 通常为 0.5 级或 0.2 级（即误差不超过满量程的 ±0.5% 或 ±0.2%）。
• 线性度： 优于精度等级。
• 响应时间： 通常 ≤ 400ms。
• 隔离耐压： 输入与输出、电源与输出之间通常具备 2000VAC 以上的绝缘耐压强度，确保系统安全。

四、 功能特点

1. 高精度与线性度： 采用优质元器件和先进的校准工艺，确保输出信号与输入电流保持精确的线性关系。
2. 极强的抗干扰能力： 电路设计考虑了工业现场的电磁兼容性（EMC），能有效抑制共模干扰和工频干扰。
3. 模块化设计： 通常采用 DIN 导轨安装方式，体积小巧，安装方便，易于集成在配电柜或控制箱内。
4. 长期稳定性： 经过老化测试和温度补偿，能在恶劣环境下长期稳定工作。
5. 全面隔离： 信号输入、输出和电源之间相互隔离，保护后端精密控制设备免受高压冲击和地环流影响。

五、 接线与安装指南

1. 安装方式

• JD194-BS4I 通常为标准 35mm DIN 导轨安装。安装时应注意周围环境的通风散热，避免直接安装在发热源上方。

2. 接线示意（具体请参照产品外壳图示）

• 输入端 (INPUT)： 标记为 S1/S2 或 +I/-I。需串联接入电流互感器二次回路中。注意确保电流流向与端子极性匹配（虽然对于交流测量的有效值影响不大，但在某些功率计算中极性很重要）。
• 辅助电源 (POWER)： 标记为 L/N 或 +V/-V（视 AC/DC 供电而定）。必须确保供电电压与变送器铭牌一致，严禁接反。
• 输出端 (OUTPUT)： 标记为 V+/I+、GND/M-。连接到 PLC 或仪表的模拟量输入通道。对于电流输出（4-20mA），需注意是两线制还是四线制。
• 四线制： 独立电源线，独立信号线。
• 两线制： 信号线和电源线共用（环路供电），JD194 系列大多为四线制或有独立电源。

3. 调试

• 通电预热 15 分钟后性能更佳。
• 如果在运输过程中微调电位器因震动而偏移，可通过外壳上的“ZERO”（零点）和“SPAN”（增益）电位器进行微调（需配合标准源）。

六、 选型与应用建议

在选型 JD194-BS4I 时，请明确以下要点：

1. 输入电流范围： 确认是标准 0-5A，还是其他规格。
2. 输出信号类型： 确认是需要 4-20mA（远传推荐）、0-10V 还是其他信号。
3. 辅助电源： 确认现场提供的是 AC 220V 还是 DC 24V。
4. 安装孔距与外观： 确认尺寸是否匹配预留空间。

总结

JD194-BS4I 电流变送器是工业现场电流监测的“翻译官”和“安全员”。它将复杂的交流电流信号转化为标准、易处理的直流信号，并提供了电气隔离保障。凭借其高可靠性、高精度和安装便捷性，它是电力监控、工厂自动化及能源管理系统中不可或缺的基础元件。
