在电力系统的运行维护中，高压开关柜的状态监测直接关系到操作的安全性与供电的可靠性。传统的开关柜面板往往布满了分立的指示灯、模拟牌和温湿度控制器，不仅布局杂乱，而且信息分散，容易导致误读。SDD9100A开关状态指示仪正是为了解决这一痛点而诞生的新一代智能化综合操控装置。它将一次回路模拟图、开关状态动态显示、高压带电闭锁、温湿度控制等多种功能高度集成，成为现代中高压开关柜的“智能大脑”和“可视化窗口”。

一、产品概述

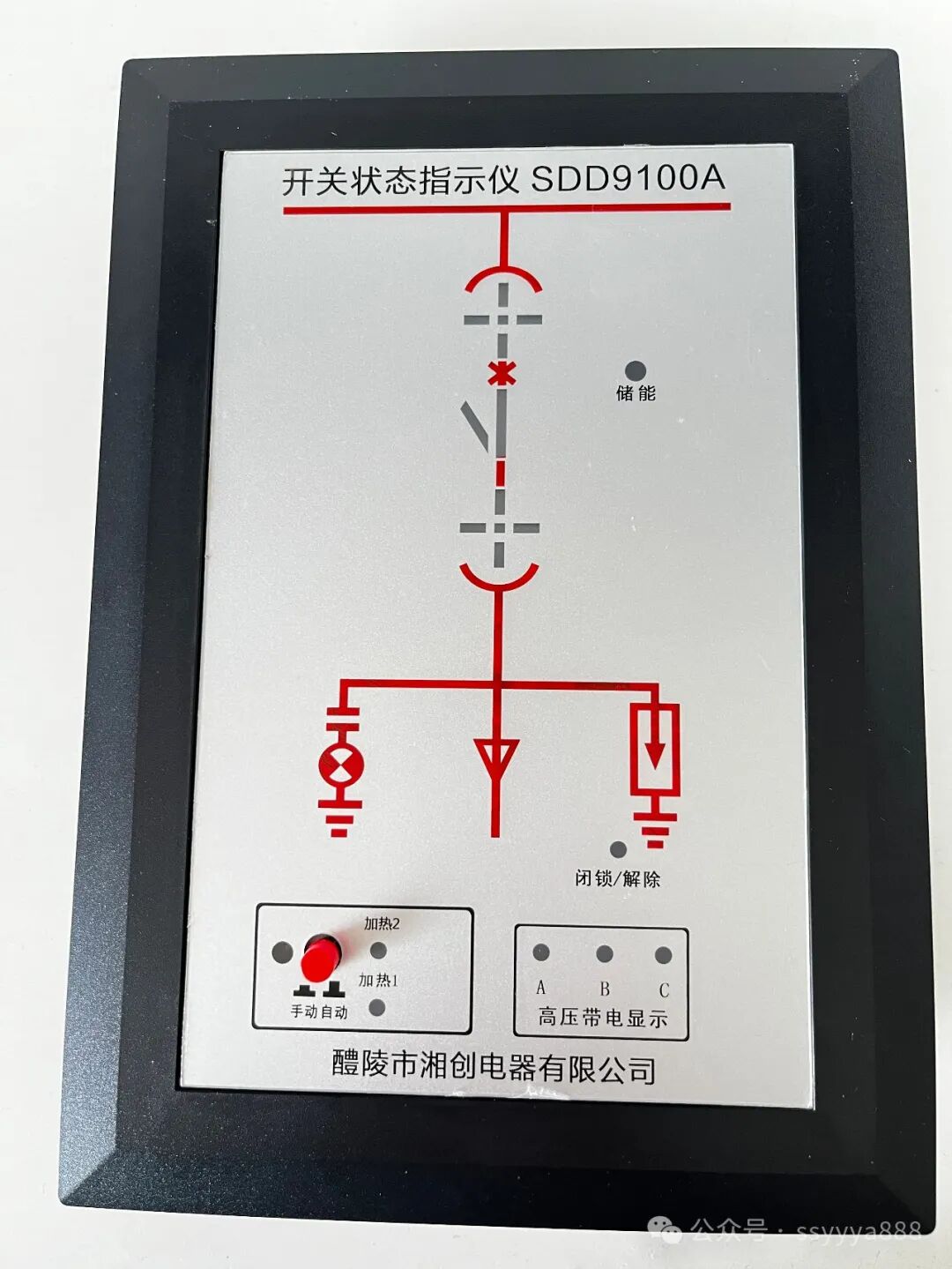

SDD9100A是一款专为3-35kV户内高压开关柜（如中置柜、手车柜、固定柜、环网柜等）设计的多功能智能指示装置。它采用先进的嵌入式微处理器技术和高亮度LED显示技术，取代了传统分离式的模拟牌、电磁式指示器、接地指示器和温湿度控制器。

该装置的核心价值在于"集成化"与"动态化"。它不仅能静态展示柜体的一次系统图，更能实时动态地反映断路器分合、手车位置、接地刀闸状态、弹簧储能情况等关键信息。同时，内置的智能温湿度控制模块和高压带电闭锁逻辑，使其具备了主动防御能力，有效防止误操作和凝露事故，是电力“五防”系统的重要组成部分。

二、核心功能详解

动态开关状态模拟显示 SDD9100A最显著的特点是其动态模拟功能。 一次回路模拟：面板上印有与现场开关柜一致的一次系统模拟图，直观清晰。 实时状态同步： 断路器状态：通过红灯（合闸）和绿灯（分闸）实时显示断路器的通断状态。 手车位置：精确指示手车处于“工作位置”、“试验位置”还是“移出/检修位置”，防止带负荷推拉手车。 接地开关：明确显示接地刀闸的分合状态，确保检修安全。 弹簧储能：独立指示弹簧是否已储能，提示操作人员是否具备合闸条件。

高压带电显示与强制闭锁 安全是电力操作的红线。SDD9100A集成了高压带电检测与闭锁功能。 三相带电监测：连接高压传感器（电容分压器），实时监测A、B、C三相是否带电，并通过LED闪烁或常亮进行警示。 电磁闭锁输出：当检测到线路带电时，装置自动输出闭锁信号，锁定柜门电磁锁，从物理上杜绝人员误入带电间隔，严格符合“防止误入带电间隔”的五防要求。 缺相报警：部分型号支持缺相检测，当三相电压不平衡或缺失时发出警报。

智能温湿度控制 针对开关柜内部易产生凝露的问题，SDD9100A内置了高精度的温湿度传感与控制逻辑。 自动启停： 湿度控制：当环境湿度≥90%（典型值，可设定）时，自动启动加热器；当湿度≤75%时，自动停止加热。 温度保护：当环境温度≥40℃时，无论湿度如何，无条件停止加热，防止过热。 故障指示：若加热器断线或传感器故障，装置会发出相应的故障信号，提醒运维人员及时处理。

语音防误与人体感应（选配/增强型） 部分高端配置的SDD9100A还具备更高级的交互功能： 语音播报：在操作过程中或检测到异常（如高压带电、误操作倾向）时，发出清晰的语音提示（如“高压危险，请勿靠近”）。 人体感应照明：内置红外探头，当检测到有人靠近柜体时，自动点亮面板背光或柜内照明灯，方便夜间巡视；人走后自动熄灭，节能高效。

通讯功能（可选） 为了适应智能电网的需求，SDD9100A通常预留RS485通讯接口（基于Modbus-RTU协议），可将开关状态、温湿度数据、故障信息等上传至后台监控系统或云平台，实现远程监控和大数据分析。

三、主要技术参数 (注：具体参数可能因生产厂家不同略有差异，以下为通用参考标准) 参数项目   技术指标 工作电源   AC/DC 80V ~ 270V (宽电压设计，适应性强)

功耗   ≤5W (不含加热负载)

显示方式   高亮度LED动态模拟图

接点容量   加热/风扇输出：AC 220V / 5A (阻性负载)闭锁输出：DC 220V / 1A (视型号而定)

温湿度控制   湿度启动阈值：默认90%RH (可调)湿度停止阈值：默认75%RH (可调)温度保护阈值：40℃

高压带电显示   启辉电压：额定电压的15%~65% (符合DL/T 538标准)

绝缘电阻   ≥100MΩ (500V DC)

介电强度   2000V / 1min (无击穿、无闪络)

工作环境   温度：-5℃ ~ +50℃ (极限 -10℃ ~ +55℃)相对湿度：≤93% (无凝露)

外形尺寸   常见尺寸：196mm(长) × 126mm(宽) × 36mm(深) (具体需参照厂家图纸，也有96×96mm等规格)

安装方式   嵌入式安装

四、应用场景

SDD9100A广泛应用于对安全性和可靠性要求极高的场所： 电力系统：各级变电站、配电室的10kV、35kV高压开关柜。 工业用户：钢铁、化工、矿山、水泥等大型工厂的自备电站和配电系统。 基础设施：地铁、机场、港口、医院、数据中心等关键设施的供配电网络。 新能源领域：风电场、光伏电站的升压站开关柜。 改造项目：用于替换老旧开关柜上故障率高、功能单一的分立元件，提升柜体智能化水平。

五、选型与安装维护指南

选型要点 电源电压：确认现场控制电源是AC220V、DC220V还是宽电压范围，选择匹配的型号。 功能配置：根据实际需求选择是否带语音、人体感应、通讯功能以及温湿度控制的路数。 一次系统图：由于模拟图是定制的，订货时需提供开关柜的一次系统方案图，以便厂家定制面板图案。 传感器配套：若需带电显示功能，需确认是否配套高压传感器，并核对传感器类型（如DXN系列）。

安装注意事项 开孔尺寸：严格按照厂家提供的开孔尺寸进行加工，确保安装稳固。 接线规范：强电（加热、风扇）与弱电（信号、通讯）接线应分开走线，避免干扰。高压带电传感器的接线需注意极性且必须绝缘良好。 传感器位置：温湿度探头应置于柜内能代表平均环境的位置，避开加热器直吹区域。

维护建议 定期测试：每年进行一次功能测试，模拟各种开关状态，检查LED显示是否同步、闭锁逻辑是否正确。 清洁保养：定期清理面板灰尘，保持显示屏清晰。 参数校验：检查温湿度控制阈值是否符合当前季节和环境要求，必要时进行调整。

六、结语

SDD9100A开关状态指示仪以其高度集成、功能强大、安全可靠的特点，彻底改变了传统开关柜状态监测的模式。它不仅是一个显示终端，更是保障电力操作安全、预防设备事故的智能防线。在电力物联网和智能电网建设的大背景下，SDD9100A凭借其优秀的扩展性和适应性，将继续在电力系统中发挥不可替代的作用，为电网的安全稳定运行保驾护航。对于新建项目或旧改工程，选择SDD9100A无疑是提升配电系统智能化水平的明智之举。
