摘要 在现代化变电站及配电系统中，高压开关柜的二次回路日益复杂，传统分散式的仪表、指示灯、加热器控制器及闭锁装置不仅占用大量面板空间，且接线繁琐、故障率高。TL-6700C 作为一款高度集成的智能操控装置，专为 KYN28、XGN 等中置柜及固定柜设计。它将一次回路模拟图显示、断路器分合状态指示、储能指示、温湿度控制、语音防误提示及人体感应照明等功能集于一身。本文旨在从电气工程师视角，深度解析 TL-6700C 的功能架构、技术优势、接线逻辑及在防误操作中的关键作用。

产品概述

TL-6700C（不同厂家前缀可能略有差异，如 "TL" 常指代特定系列或品牌，如天理、泰力等，但 "6700C" 是行业内通用的多功能操控器型号代码）是新一代智能开关柜操控终端。它取代了传统的红绿指示灯、模拟牌、温湿度控制器、加热板继电器及独立的防误闭锁模块。

该装置采用嵌入式微处理器技术，通过采集断路器和隔离开关的辅助触点信号，动态还原一次系统运行状态，并提供主动式的环境管理和安全警示功能，是实现开关柜“少人值守”和“智能化改造”的核心组件。

核心应用场景 3.6kV ~ 40.5kV 户内交流金属封闭开关设备（如 KYN28-12 中置柜）。 环网柜 (RMU) 及箱式变电站。 老旧开关柜智能化升级改造项目。

核心功能详解

TL-6700C 的功能设计紧扣“安全、直观、智能”三大主题：

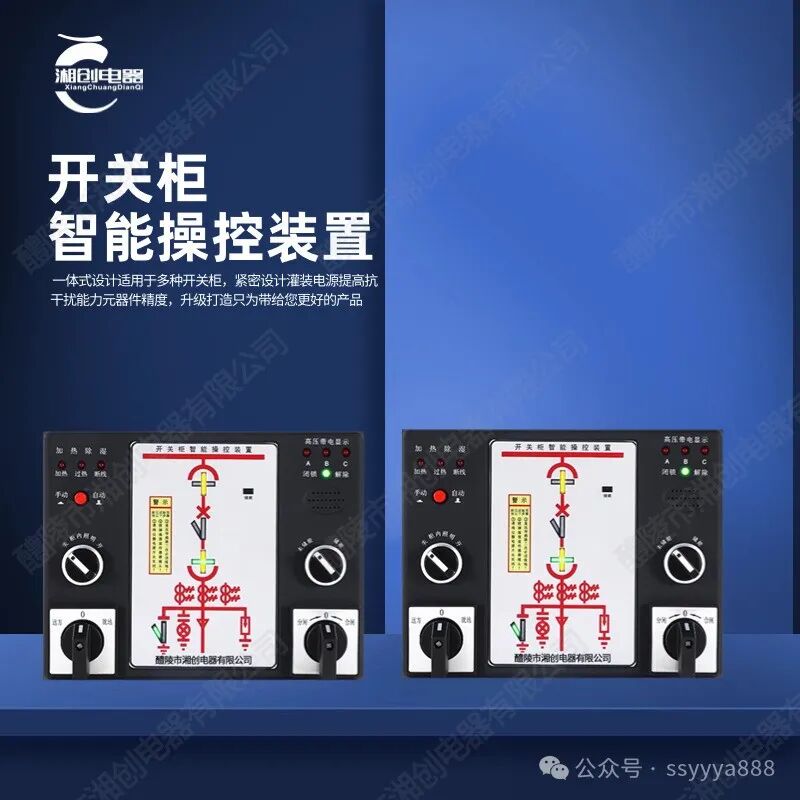

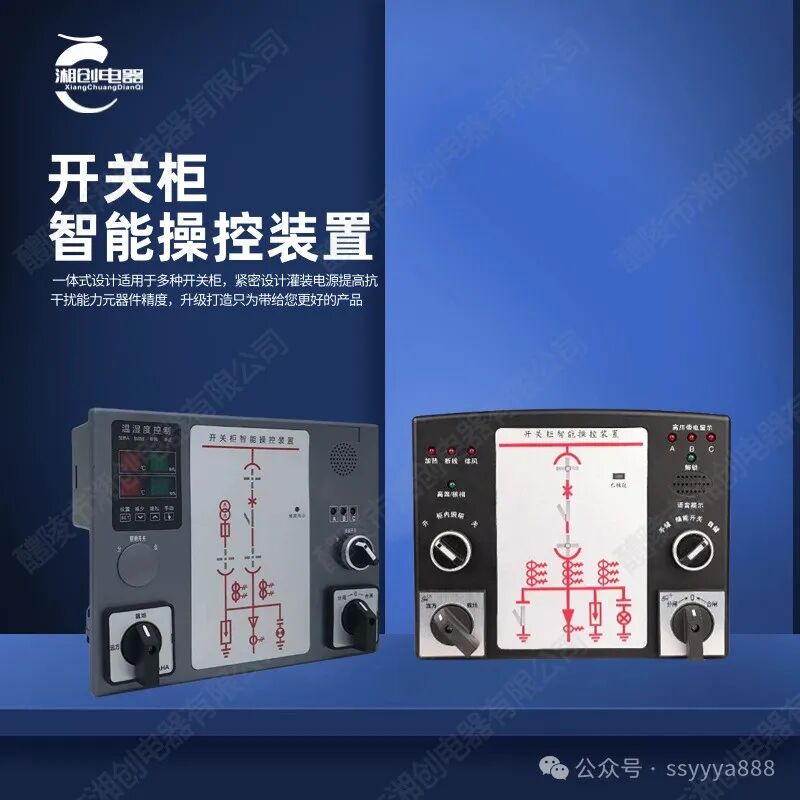

2.1 动态一次模拟图显示 原理：装置面板印有与柜内一次系统对应的模拟图，关键节点（断路器、手车位置、接地刀闸）内置高亮度 LED。 功能：实时采集二次回路信号，LED 亮/灭/闪烁对应设备的分/合/异常状态。 断路器：红灯亮表示合闸，绿灯亮表示分闸。 手车位置：工作位、试验位、移出位指示清晰。 接地刀闸：合闸时红灯亮，分闸时绿灯亮。 价值：运维人员无需打开柜门，即可一目了然地掌握系统运行方式，杜绝误判。

2.2 智能温湿度控制（凝露防治） 双路控制：通常配备两路输出，一路控制加热器（低温高湿时启动），一路控制风扇（高温时启动）。 算法优化：内置高精度传感器，支持“湿度优先”或“温度优先”逻辑，具备防抖动功能，避免频繁启停。 断线检测：可监测加热器回路是否断线，并在面板报警。

2.3 语音防误与人体感应 高压带电语音提示：当检测到母线或电缆室带电时，若有人靠近（人体感应），装置自动发出“高压危险，请勿靠近”的语音警报，并伴随闪光警示。 误操作闭锁提示：若在不满足操作条件时强行操作（如带负荷拉刀闸逻辑判断），可发出“操作禁止”语音。 人体感应照明：检测到柜前有人时，自动点亮模拟图背光或柜内照明灯，节能且人性化。

2.4 状态扩展与通讯（可选） 无源触点输出：提供多组干接点，用于上传状态至综保装置或后台监控系统。 RS485 通讯：部分高端型号支持 Modbus-RTU 协议，可将温湿度数据、开关状态直接上传至动环监控主机，实现远程巡检。

主要技术参数 参数项目   技术指标   备注 工作电源   AC/DC 220V ±10% 或 AC/DC 110V   宽电压范围，交直流自适应

功耗   ≤ 5W (静态)   节能设计

显示方式   高亮 LED 动态模拟图   可视距离 > 5 米

温湿度测量范围   温度 -20℃~+99℃；湿度 0%~99%RH   精度：±1℃ / ±3%RH

控制输出容量   加热器：AC 250V/5A；风扇：AC 250V/3A   可直接驱动小型加热板/风扇

语音音量   ≥ 75dB (1米处)   可调节或静音

人体感应距离   1m ~ 3m 可调   红外感应

环境适应性   -10℃ ~ +55℃，≤95%RH (无凝露)   工业级标准

安装开孔尺寸   通常为 220mm × 160mm 或定制   需核对具体图纸

防护等级   面板 IP44，内部 IP20   防尘防水

接线与安装调试指南

TL-6700C 的接线虽然比分散元件简单，但逻辑性强，必须严格对照图纸。

4.1 典型接线逻辑 电源输入：接入柜内控制电源（L/N 或 +/-）。 状态信号输入（关键）： 断路器状态：接入断路器辅助触点（常开/常闭），区分分/合位。 手车位置：接入行程开关触点（工作位、试验位）。 接地刀闸：接入接地刀闸辅助触点。 高压带电显示：接入电容式带电显示传感器的信号（通常为三相感应电压），用于判断是否带电及触发语音。 控制输出： 加热器回路：串联加热板电源。 风扇回路：串联风扇电源。 传感器接口：连接外置温湿度探头（通常内置，部分型号支持外置延长）。

4.2 调试步骤 上电自检：通电后，所有 LED 应短暂全亮自检，随后进入正常显示状态。 状态核对： 手动分合断路器，观察面板指示灯是否同步变化。 移动手车至不同位置，确认位置指示准确。 模拟高压带电（使用专用测试仪或在带电状态下），测试语音报警是否触发。 温湿设定： 通过面板按键设置启动阈值（例：湿度>80% 启动加热，温度>40℃ 启动风扇）。 使用吹风机或加湿器模拟环境变化，验证输出继电器动作是否正常。 人体感应测试：在柜前走动，检查照明和语音功能灵敏度。

工程应用中的常见问题与对策 问题现象   可能原因   解决方案 模拟图显示与实际不符   辅助触点接线错误或触点接触不良   检查断路器/刀闸辅助触点通断情况；核对端子定义。

语音不报警   带电传感器未接好；音量被静音；感应距离设置过短   检查带电显示回路电压；调整音量电位器；重新校准感应距离。

加热器常转或不转   温湿度传感器漂移；设定值不合理；继电器粘连   校准传感器；调整启停回差；更换继电器或整个装置。

人体感应误触发   安装位置正对空调出风口或热源；红外透镜脏污   调整安装角度避开热气流；清洁透镜表面。

通讯中断   波特率/地址设置错误；AB 线接反   核对 Modbus 参数；检查 RS485 极性。

选型与维护建议

6.1 选型要点 兼容性：确认装置尺寸是否匹配现有柜体仪表室开孔，必要时需定制面板或加装过渡框。 信号匹配：确认断路器辅助触点数量是否满足需求（有些老式断路器触点不足，需增加中间继电器）。 带电显示匹配：确认高压带电传感器的输出类型（氖灯型、LED 型或继电器型）是否与 TL-6700C 输入要求一致。

6.2 运维策略 定期清洁：每年停电检修时，用干布清洁面板及红外感应窗，防止灰尘影响灵敏度和显示效果。 功能测试：结合预防性试验，每年进行一次全面的逻辑功能测试（特别是防误闭锁和语音报警）。 固件升级：对于支持通讯的型号，关注厂家是否有固件更新以修复已知 Bug 或优化算法。

结语

TL-6700C 智能操控装置不仅仅是一个显示仪表，它是高压开关柜二次系统的集成化枢纽。通过将分散的功能模块化、智能化，它显著提升了开关柜的人机交互体验，降低了因人为误判和环境因素导致的故障率。

对于电气工程师而言，熟练掌握 TL-6700C 的原理与调试技巧，是提升配电系统运维效率、保障电网安全稳定运行的重要技能。随着智能电网建设的推进，此类具备边缘计算能力和通讯接口的智能终端将成为标配，推动电力运维向数字化、可视化方向深度转型。 免责声明：本文基于通用行业标准及典型产品特性编写。不同制造商（如江苏泰力、浙江天理等）生产的 TL-6700C 可能在具体功能定义、接线端子排列及操作菜单上存在差异。实际工程中，请务必以设备随附的官方技术说明书和接线图为准。
