干式变压器作为电力系统中不可或缺的关键设备，其运行温度直接影响着变压器的使用寿命和运行安全。NK(BWDK)Q-1F干式变压器温控箱作为专业的温度监测与控制系统，通过实时监测变压器绕组和铁芯的温度，确保变压器在最佳温度范围内运行，有效延长设备寿命，提高运行可靠性。

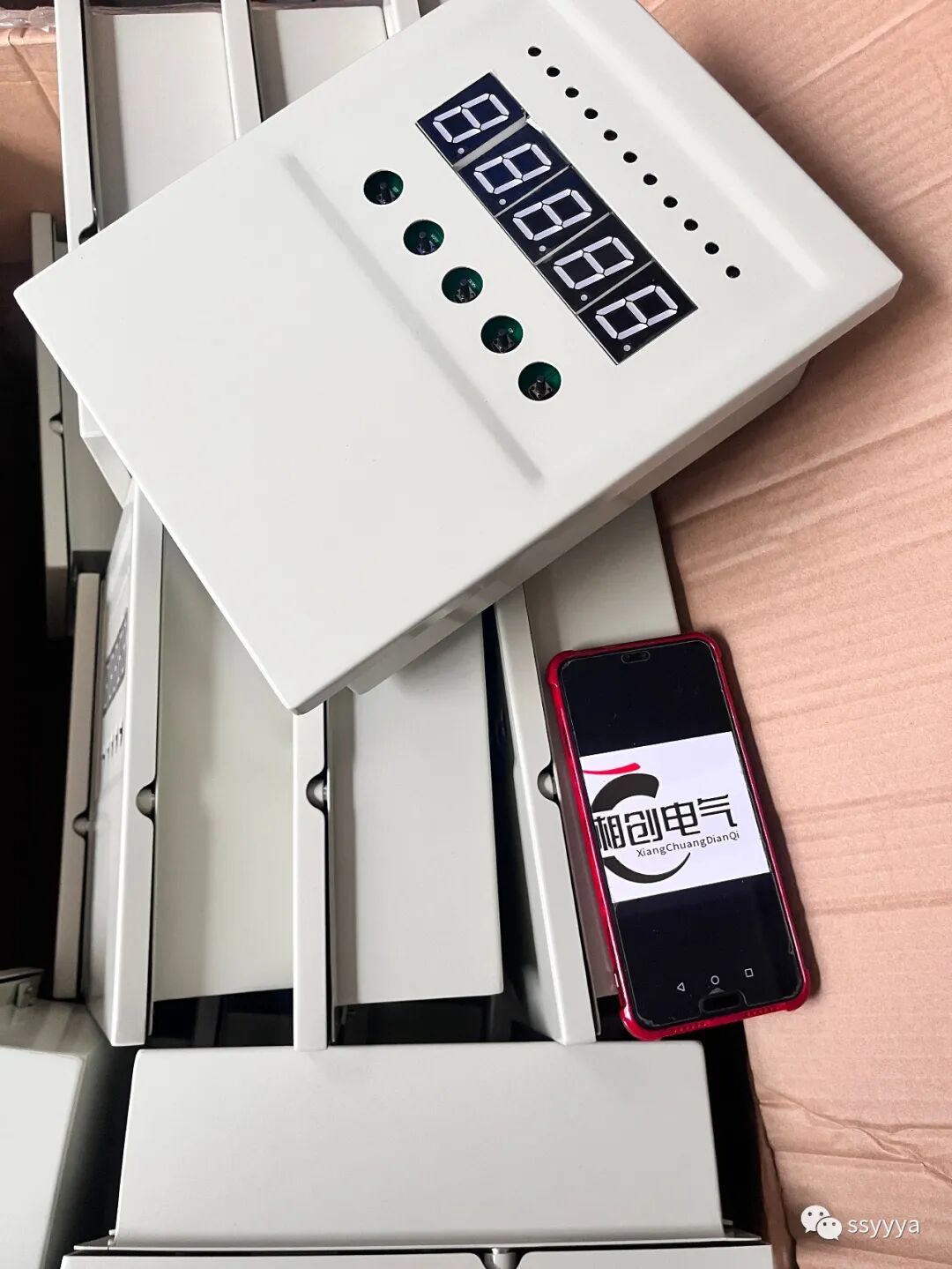

产品概述

NK(BWDK)Q-1F是一款专为干式变压器设计的智能温控箱，采用先进的微处理器技术和高精度温度传感器，能够实时监测变压器绕组和铁芯的温度，并根据预设参数实现温度显示、超温报警和冷却控制等功能。该产品具有测量精度高、抗干扰能力强、操作简便等特点，广泛应用于各种干式变压器中，为变压器提供全方位的温度保护。

主要特性

1. 高精度测量：NK(BWDK)Q-1F提供±1℃的测量精度，确保准确掌握变压器运行状态。

2. 多点监测：支持同时监测变压器三相绕组和铁芯（最多6个测温点）的温度变化。

3. 多种传感器支持：兼容PT100铂电阻、热电偶等多种温度传感器，适应不同应用需求。

4. 智能控制：根据温度变化自动控制冷却系统启停，实现温度的精确控制。

5. 多种报警功能：提供超温报警、超高温跳闸等多级报警保护，确保设备安全。

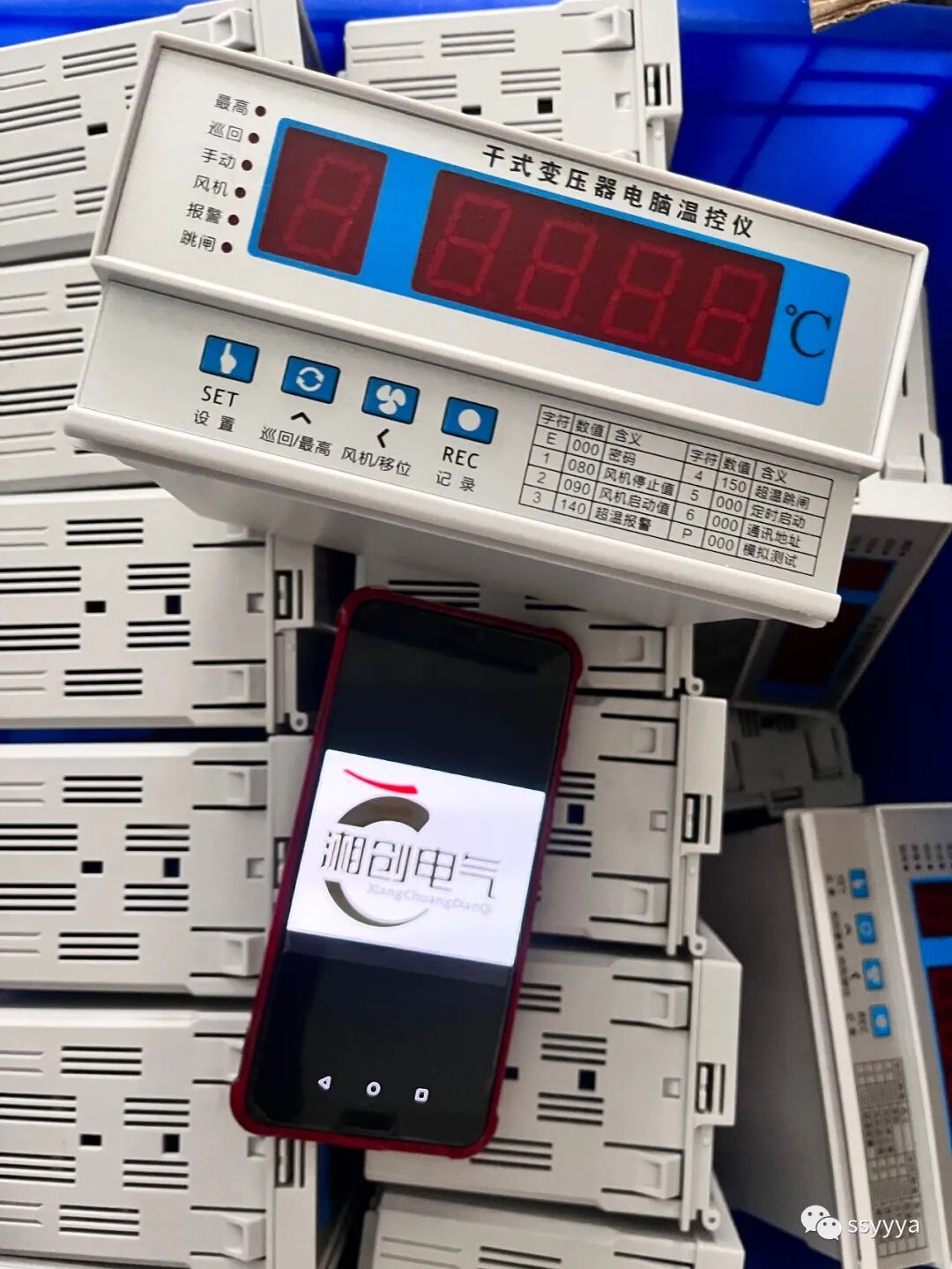

6. 直观显示：配备高对比度LCD显示屏，清晰显示各测温点温度、报警状态等信息。

7. 通信功能：支持RS485通信接口，便于接入SCADA系统和远程监控。

8. 坚固耐用：采用高品质工程塑料外壳，具有良好的防尘、防潮性能。

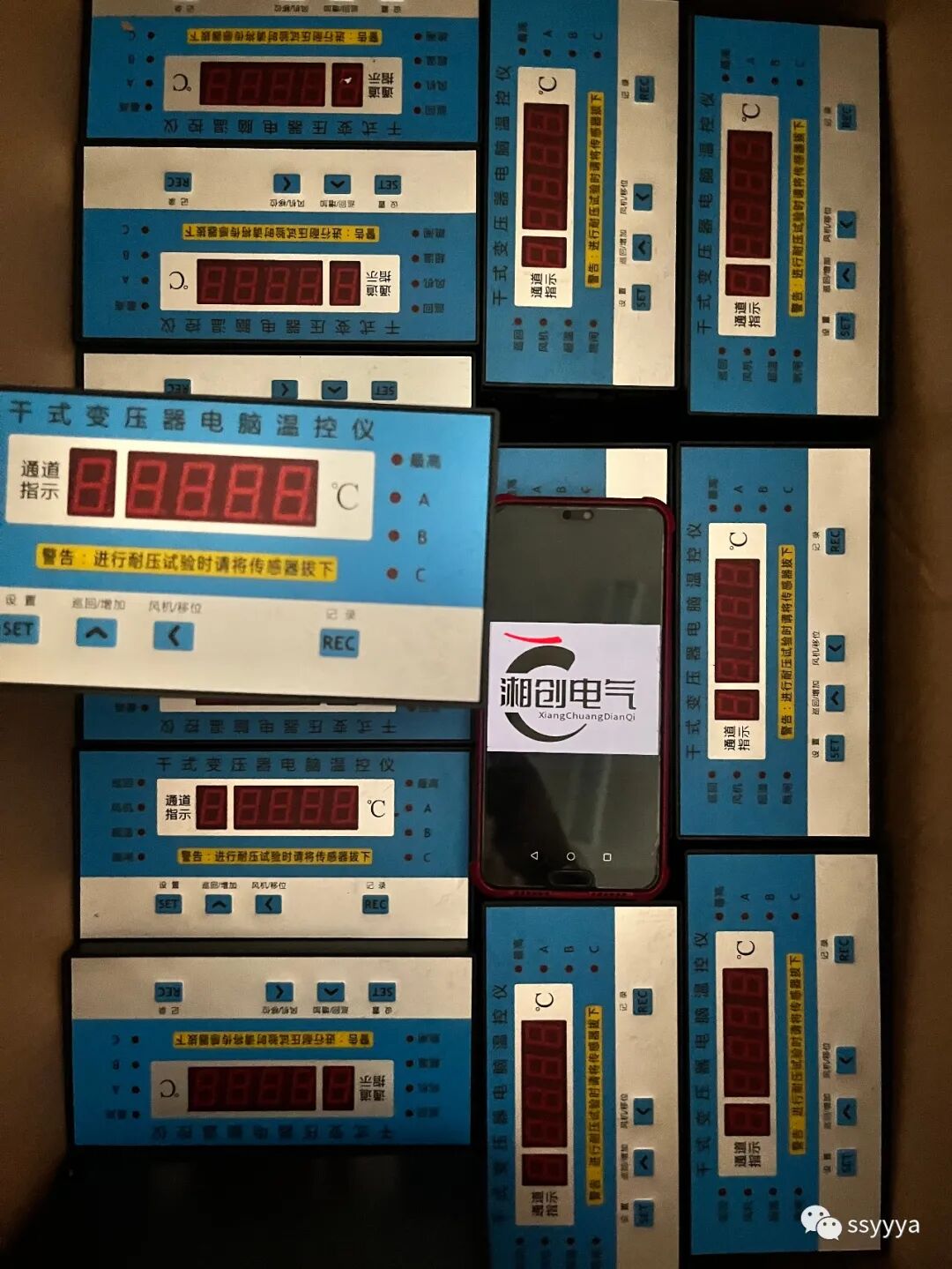

技术参数

• 供电电压：AC 220V±10%，50/60Hz
• 测量范围：-50℃~+200℃
• 测量精度：±1℃（在0℃~+100℃范围内）
• 传感器类型：PT100（三线制，A级精度）
• 测温点数量：最多6点（可配置）
• 报警设置：
• 超温报警：可设（默认130℃）
• 超高温跳闸：可设（默认150℃）
• 风机启动：可设（默认80℃）
• 风机停止：可设（默认70℃）
• 控制输出：
• 风机控制：2路继电器输出（AC 250V/5A）
• 报警输出：2路继电器输出（AC 250V/5A）
• 通信接口：RS485（Modbus RTU协议）
• 工作温度：-20℃~+70℃
• 存储温度：-30℃~+80℃
• 防护等级：IP30
• 安装尺寸：144×144mm，开孔138×138mm
• 深度：约100mm

功能详解

1. 温度监测功能

• 实时显示各测温点温度值
• 温度最大值、最小值记录
• 温度变化趋势显示
• 温度异常报警提示

2. 控制功能

• 自动控制冷却风机启停
• 根据温度分级控制（多档风机控制）
• 手/自动控制模式切换
• 远程控制功能（通过通信接口）

3. 报警功能

• 超温声光报警
• 超高温跳闸保护
• 传感器故障报警
• 电源故障报警
• 报警历史记录

4. 设置功能

• 温度报警值设置
• 风机启停温度设置
• 控制参数设置
• 通信参数设置
• 系统时间设置

5. 通信功能

• 支持Modbus RTU通信协议
• 可远程读取温度数据
• 可远程设置参数
• 可远程控制风机启停
• 支持多种波特率设置

工作原理

NK(BWDK)Q-1F干式变压器温控箱通过安装在变压器绕组和铁芯上的PT100温度传感器实时采集温度信号，经过信号调理电路处理后送入微控制器。微控制器对采集到的数据进行处理和分析，一方面将温度数据显示在LCD屏幕上，另一方面根据预设的控制逻辑输出相应的控制信号，控制冷却风机的启停，同时监测温度是否超过预设的报警值，一旦超温则触发报警系统，确保变压器安全运行。

应用领域

NK(BWDK)Q-1F干式变压器温控箱广泛应用于以下领域：

1. 电力系统：发电厂、变电站、配电房中的干式变压器温度监测与控制。

2. 工业设施：工厂、矿山、冶金、化工等工业场所的干式变压器保护。

3. 商业建筑：商业中心、酒店、医院等场所的干式变压器监控。

4. 轨道交通：地铁、高铁等轨道交通系统中的干式变压器保护。

5. 数据中心：大型数据中心的干式变压器温度管理。

6. 可再生能源：太阳能、风能等可再生能源系统中的干式变压器保护。

安装与使用注意事项

1. 安装前请确认温控箱规格与变压器匹配，包括电压、测温点数量等参数。

2. 安装时应由专业电工操作，确保接线正确牢固，避免短路或接触不良。

3. 温控箱应安装在通风、干燥的环境中，避免阳光直射和雨淋。

4. 安装位置应远离强电磁干扰源，必要时采取屏蔽措施。

5. 首次使用前，需正确设置参数，包括报警值、控制参数等。

6. 定期检查温控箱工作状态，发现异常及时处理。

7. 传感器安装时应确保与被测部位良好接触，避免测量误差。

维护与保养

1. 清洁温控箱表面时，请使用柔软干布，避免使用化学溶剂。

2. 定期检查接线端子是否松动，确保电气连接可靠。

3. 长期使用后，如发现测量精度下降，可进行校准或维修。

4. 避免在强烈振动或冲击的环境中使用，必要时采取减震措施。

5. 雷雨季节应采取防雷措施，保护设备免受雷击损害。

6. 定期检查传感器是否损坏或老化，确保测量准确。

常见问题与解决方法

1. 显示异常：

• 检查电源是否正常
• 检查LCD屏是否损坏
• 尝试复位温控箱

2. 测量不准：

• 检查传感器是否安装良好
• 检查传感器是否损坏
• 必要时进行校准

3. 风机控制异常：

• 检查风机电源是否正常
• 检查控制参数设置是否正确
• 检查继电器是否正常工作

4. 通信故障：

• 检查通信接线是否正确
• 检查通信参数设置是否正确
• 检查通信设备是否正常工作

结语

NK(BWDK)Q-1F干式变压器温控箱凭借其高精度测量、智能控制、多种报警功能和可靠的性能，成为干式变压器温度监测与控制的理想选择。无论是在电力系统、工业设施还是商业建筑中，它都能为变压器提供全方位的温度保护，确保设备安全稳定运行，延长使用寿命，降低维护成本。

选择NK(BWDK)Q-1F，就是选择了专业与可靠，让干式变压器的温度管理变得简单、精准和智能化，为电力系统的安全运行提供有力保障。
