KY800-P微机消谐装置的作用
在现代电力系统中，铁磁谐振是一种常见的电磁暂态现象，可能导致设备过电压、过电流，甚至引发设备损坏和系统故障。KY800-P微机消谐装置作为一种先进的智能消谐设备，通过实时监测、准确判断和快速动作，有效消除电力系统中的铁磁谐振问题，保障电力系统的安全稳定运行。
产品概述

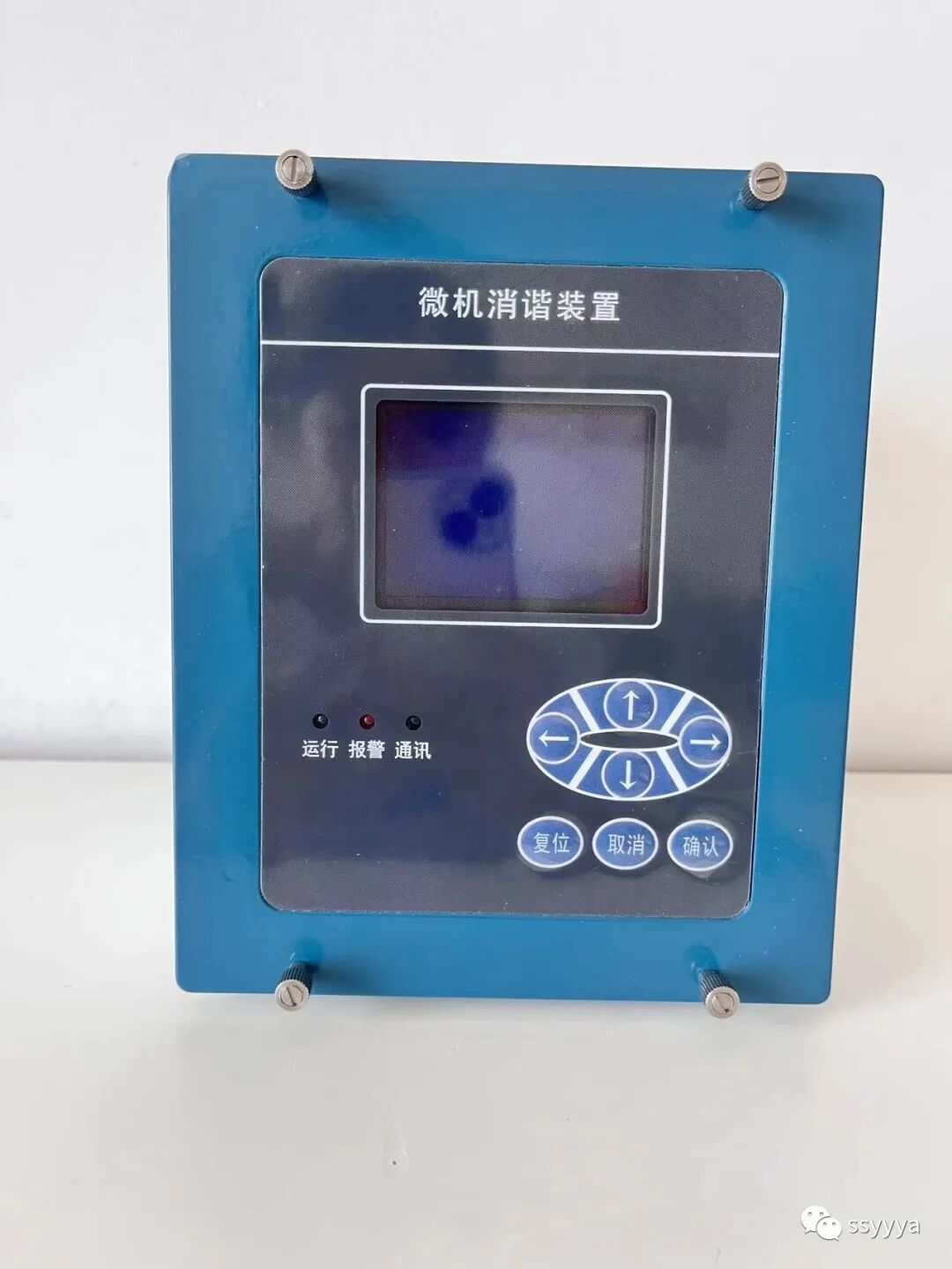

KY800-P微机消谐装置是新一代智能型消谐设备，采用微处理器技术、数字信号处理技术和现代电力系统保护原理，专门用于消除电力系统中因电压互感器(PT)饱和等原因引起的铁磁谐振过电压。该装置具有监测准确、判断可靠、动作迅速、功能全面等特点，广泛应用于10kV及以下电压等级的电力系统中。
技术特点
智能监测与判断：采用先进的数字信号处理技术，实时监测系统电压、电流等参数，准确识别各种类型的铁磁谐振。
快速消谐动作：响应时间小于20ms，能够在谐振发生初期迅速采取措施，防止谐振发展。
多种消谐方式：支持多种消谐策略，包括阻尼消谐、零序消谐、接地消谐等，可根据系统特点灵活选择。
人机交互界面：配备大液晶显示屏和按键，操作简便，信息显示直观，便于运行人员掌握系统状态。
完善的自诊断功能：具备完善的故障诊断和自检功能，可及时发现装置异常，提高运行可靠性。
事件记录功能：可记录大量事件和故障信息，包括谐振发生时间、类型、动作情况等，便于事故分析和追溯。
通信功能：支持RS485等通信接口，可实现与监控系统通信，便于集中管理和控制。
高可靠性设计：采用工业级元器件，全封闭结构设计，抗干扰能力强，适应各种恶劣环境。
工作原理
KY800-P微机消谐装置的工作原理基于对系统电压、电流等参数的实时监测和分析。装置通过高精度采样电路获取系统的电压和电流信号，经A/D转换后送入微处理器进行数字信号处理。微处理器通过傅里叶变换等算法分析信号的频谱特征，判断系统是否发生铁磁谐振以及谐振的类型和严重程度。
当检测到铁磁谐振时，装置根据预设的消谐策略，通过控制内部继电器或外部执行机构，采取相应的消谐措施。常见的消谐方式包括：
阻尼消谐：通过投入阻尼电阻，消耗谐振能量，抑制谐振过电压。
零序消谐：通过改变系统的零序参数，破坏谐振条件，消除谐振。
接地消谐：通过瞬时改变系统的接地方式，消除谐振。
谐振消除后，装置自动恢复到监测状态，等待下一次谐振事件的发生。
功能特性
KY800-P微机消谐装置具有以下主要功能：
谐振监测：
实时监测系统三相电压、零序电压 监测系统频率变化 识别基波、分频谐振和高频谐振 消谐控制：
自动消谐 手动消谐 消谐策略可编程设置 保护功能：
PT断线检测 系统过电压保护 装置自保护 显示功能：
系统参数显示 谐振信息显示 装置状态显示 通信功能：
遥信：上传装置状态、谐振事件等信息 遥测：上传系统电压、电流等参数 遥控：远方控制消谐动作 遥调：远方修改装置参数 记录功能：
事件记录 操作记录 故障记录
技术参数
工作电源：
电压：220VAC±20% 或 110VDC±20% 频率：50Hz±2Hz 功耗：≤15W 输入信号：
电压：100V/100V/100V（三相电压） 零序电压：100V 精度：0.2级 输出信号：
继电器输出：常开、常闭触点，容量AC220V/5A 通信接口：RS485，Modbus协议 工作环境：
温度：-25℃~+70℃ 湿度：5%~95%（无凝露） 防护等级：IP50 绝缘强度：
电源对地：2000VAC，1分钟 输入对地：2000VAC，1分钟
应用领域
KY800-P微机消谐装置广泛应用于以下场景：
10kV及以下配电系统：消除配电系统中因电压互感器饱和引起的铁磁谐振过电压。
变电站：在变电站中防止铁磁谐振对设备造成损害。
工业用电系统：在工厂、矿山等工业场所的配电系统中防止谐振过电压。
建筑物配电系统：在高层建筑、商业中心等场所的配电系统中防止谐振过电压。
新能源发电系统：在风电、光伏等新能源发电系统中防止谐振过电压。
安装与调试
安装KY800-P微机消谐装置时，应注意以下事项：
安装位置：通常安装在控制室或开关柜内，便于运行人员监控和维护。
接线正确：严格按照接线图进行接线，确保电压、控制、通信等接线正确无误。
电源接入：确保电源接入正确，极性不能接反，以免损坏装置。
参数设置：根据系统实际情况正确设置装置参数，包括消谐策略、定值等。
调试检验：安装完成后，进行必要的调试和检验，确保装置功能正常。
运行与维护
为确保KY800-P微机消谐装置的正常运行，应定期进行以下维护和检测：
外观检查：定期检查装置外壳有无破损、变形，显示屏是否正常。
接线检查：检查接线端子是否松动，有无腐蚀现象。
功能测试：定期测试消谐功能是否正常，可通过模拟谐振条件进行测试。
参数核对：定期核对装置参数，确保参数设置正确。
软件升级：根据需要及时升级装置软件，修复已知问题，增强功能。
通信测试：测试通信功能是否正常，确保数据传输可靠。
结语
KY800-P微机消谐装置凭借其智能监测、准确判断和快速消谐的能力，已成为电力系统谐振防护的重要设备之一。通过正确选型、安装和维护，可以有效消除电力系统中的铁磁谐振问题，保护电气设备安全，提高电力系统的运行可靠性。随着智能电网建设的不断推进，相信KY800-P将在未来发挥更加重要的作用，为电力系统的安全稳定运行提供有力保障。
