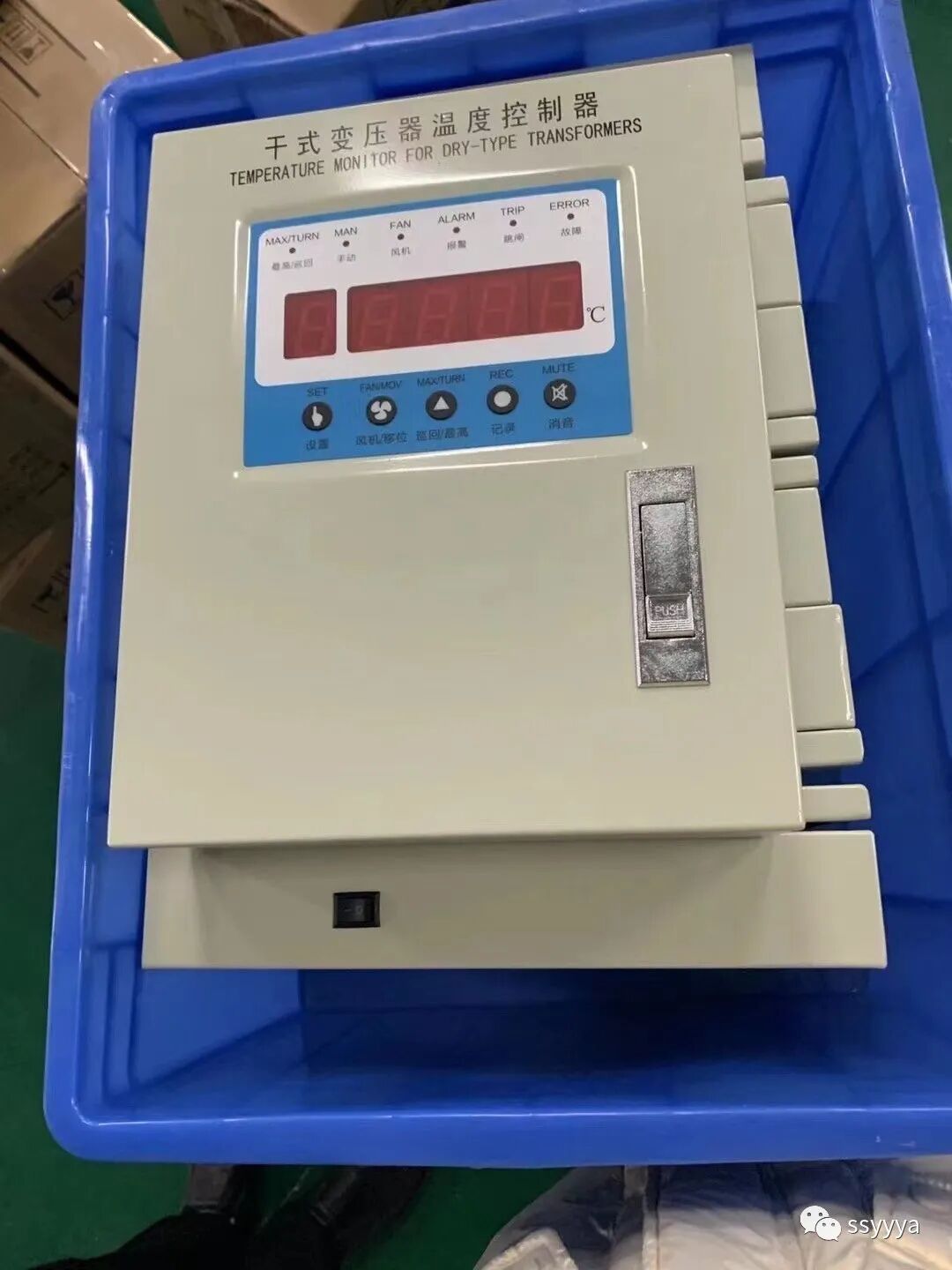

iDIN800‑01B 干式变压器温控仪的作用

iDIN800‑01B，干式变压器绕组温控器，Pt100采集A/B/C三相绕组温度，控制横流冷却风机、超温报警、超温跳闸；01B版本：带4‑20mA模拟量输出，不带RS485通讯；如需通讯选iDIN800‑02B。

型号后缀说明

• 01B：三相绕组测温 +风机控制+报警+跳闸+4‑20mA变送输出，无RS485
• 02B：01B全部功能 + RS485 Modbus‑RTU通讯
• 03B：增加铁芯温度测量

核心技术参数

出厂默认参数（可按键修改）

1. 风机启动：100℃；风机停止：80℃
2. 超温报警：130℃
3. 超温跳闸：150℃

主要功能

1. A/B/C三相绕组温度循环显示，最大值锁定显示；
2. 风机自动/手动控制，风机定时自检；
3. 超温报警、超温跳闸、传感器断线/短路故障报警；
4. 黑匣子故障记忆：断电保存故障时刻三相温度；
5. 4‑20mA电流变送输出，可上传后台采集装置；
6. 柜门开关信号输入；
7. 无RS485通讯（01B版本）。

后背端子简要说明

1. 航空DB15插座：A/B/C三相Pt100绕组传感器；
2. 电源端子：AC220V工作电源；
3. 风机输出继电器接点；
4. 超温报警、超温跳闸、传感器故障：无源干接点；
5. 4‑20mA输出端子：接后台采集，注意极性；

⚠️以仪表本体印刷接线图为准，不同批次端子顺序略有差异。

常见故障

1. 显示Err：对应相Pt100断线、短路，检查DB15插头、传感器；
2. 温度到设定值风机不起动：确认自动模式，核对风机启停温度；
3. 4‑20mA无输出：检查输出极性，负载电阻≤500Ω；
4. 整机无显示：检查AC220供电、内部保险管。
