DXN‑Q户内高压带电显示装置的作用

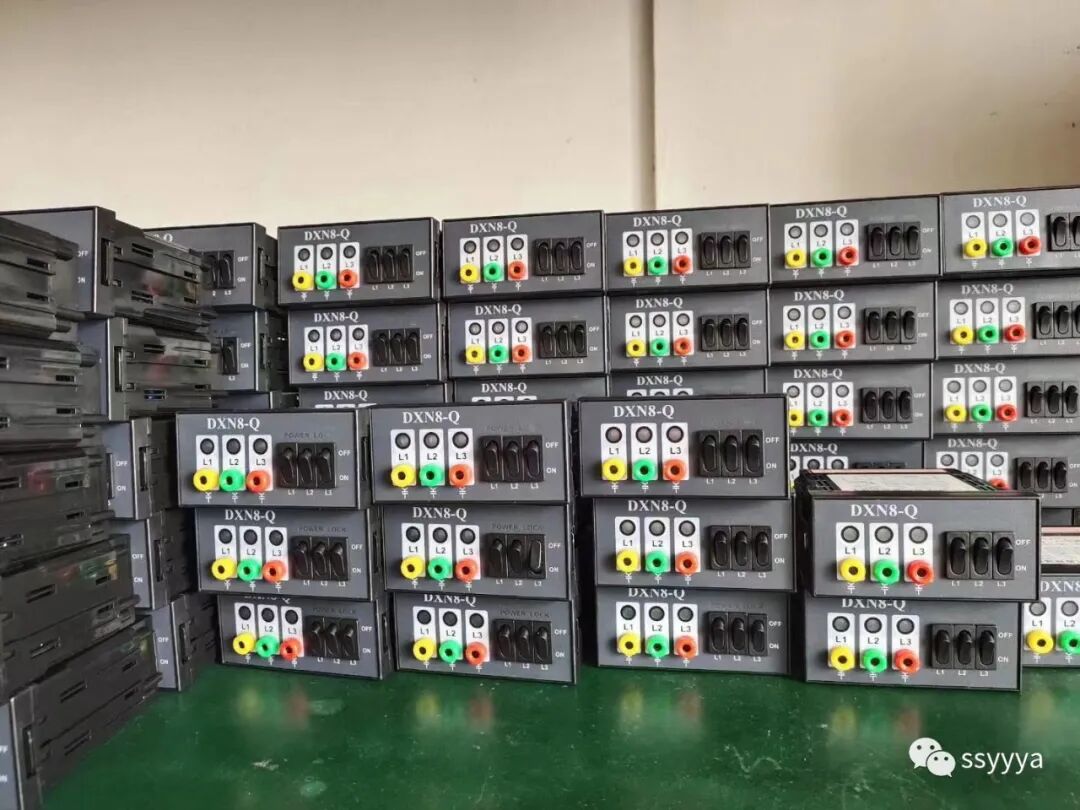

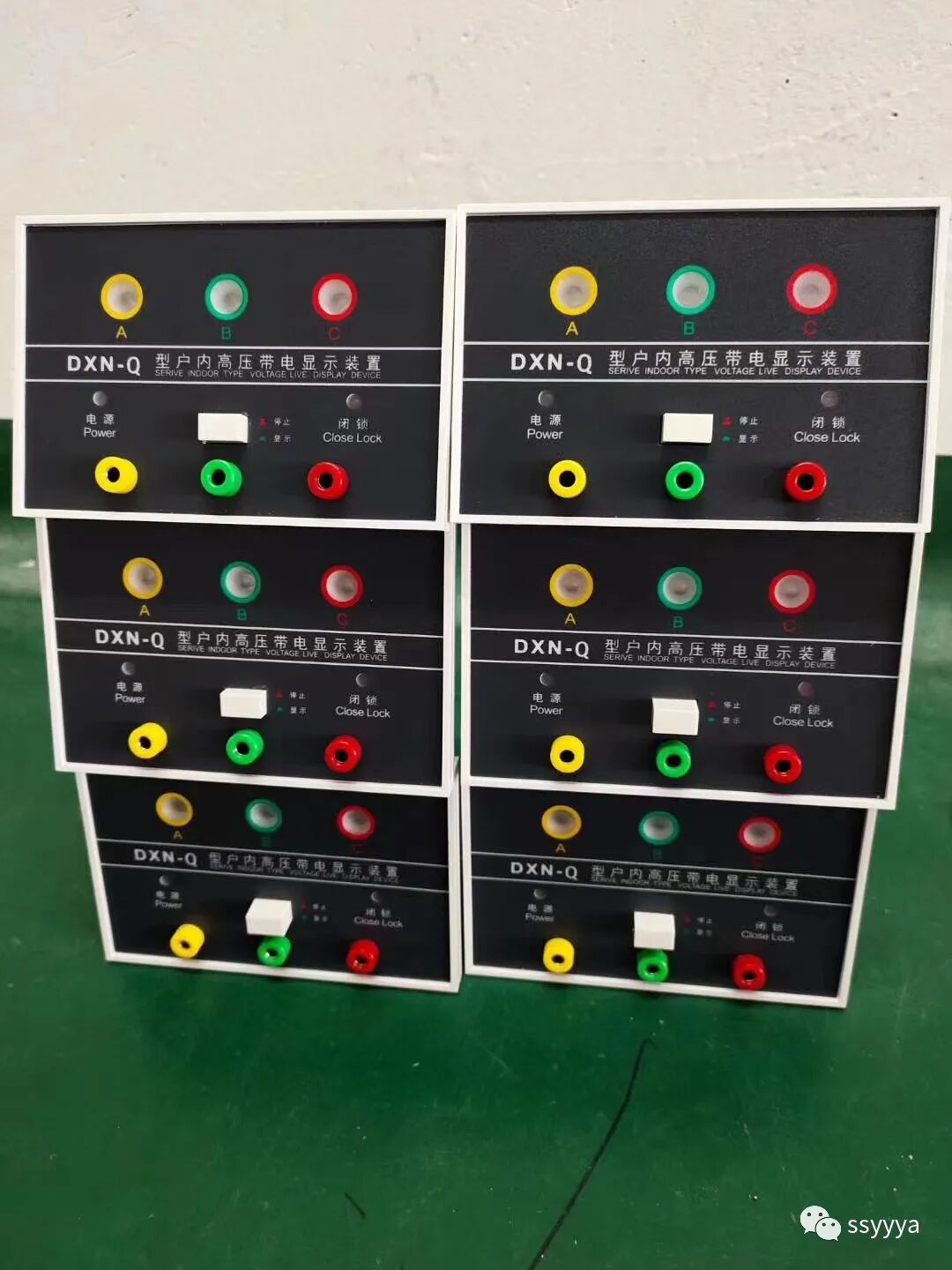

在10kV、35kV户内高压配电现场，误入带电间隔、带电误合接地开关是高压作业高频高危事故。DXN‑Q强制闭锁型高压带电显示装置，是高压开关柜“五防”系统的重要安全部件，依靠电容传感器非接触采集高压电场信号，兼具带电状态显示与电气强制闭锁双重功能，广泛配套KYN28、XGN等户内高压开关柜，是成套柜出厂验收必备安全装置。

一、型号解析 DXN‑Q

• DXN：户内高压带电显示装置（也可标注GSN‑Q，同功能替代型号）
• Q：强制闭锁型，具备继电器闭锁接点输出，可联动电磁锁；对比DXN‑T提示型，T仅做灯光提示，无闭锁输出，无法满足五防闭锁要求。

常用完整型号：DXN‑Q‑10（适配10kV系统）、DXN‑Q‑35（适配35kV系统）。 整套设备由显示器本体+三只电容式传感器两部分组成，显示器通用，传感器必须匹配对应电压等级，不可混用。

二、工作原理

三只环氧树脂浇注电容传感器安装于高压母线侧，依靠电场耦合非接触采集A/B/C三相电压信号，传感器与高压回路无电气直接连通，安全性高。

1. 高压回路任意一相带电：对应相LED指示灯点亮；闭锁继电器接点断开，串联在DSN电磁锁回路，柜门、接地开关保持闭锁，无法操作；即使显示器本体损坏，依然维持闭锁状态，安全优先。
2. 三相全部失电：三相指示灯熄灭；闭锁接点闭合，电磁锁解锁，允许开启柜门、操作接地开关。
3. 二次辅助电源丢失：装置自动保持闭锁，杜绝误解锁风险。
4. 面板自检按键：可一键校验指示灯、闭锁回路好坏，现场不用施加高压即可完成功能校验。

重要提醒：带电显示器仅作为提示闭锁设备，不能代替高压验电器，设备检修作业，必须严格执行验电接地操作流程。

三、核心功能

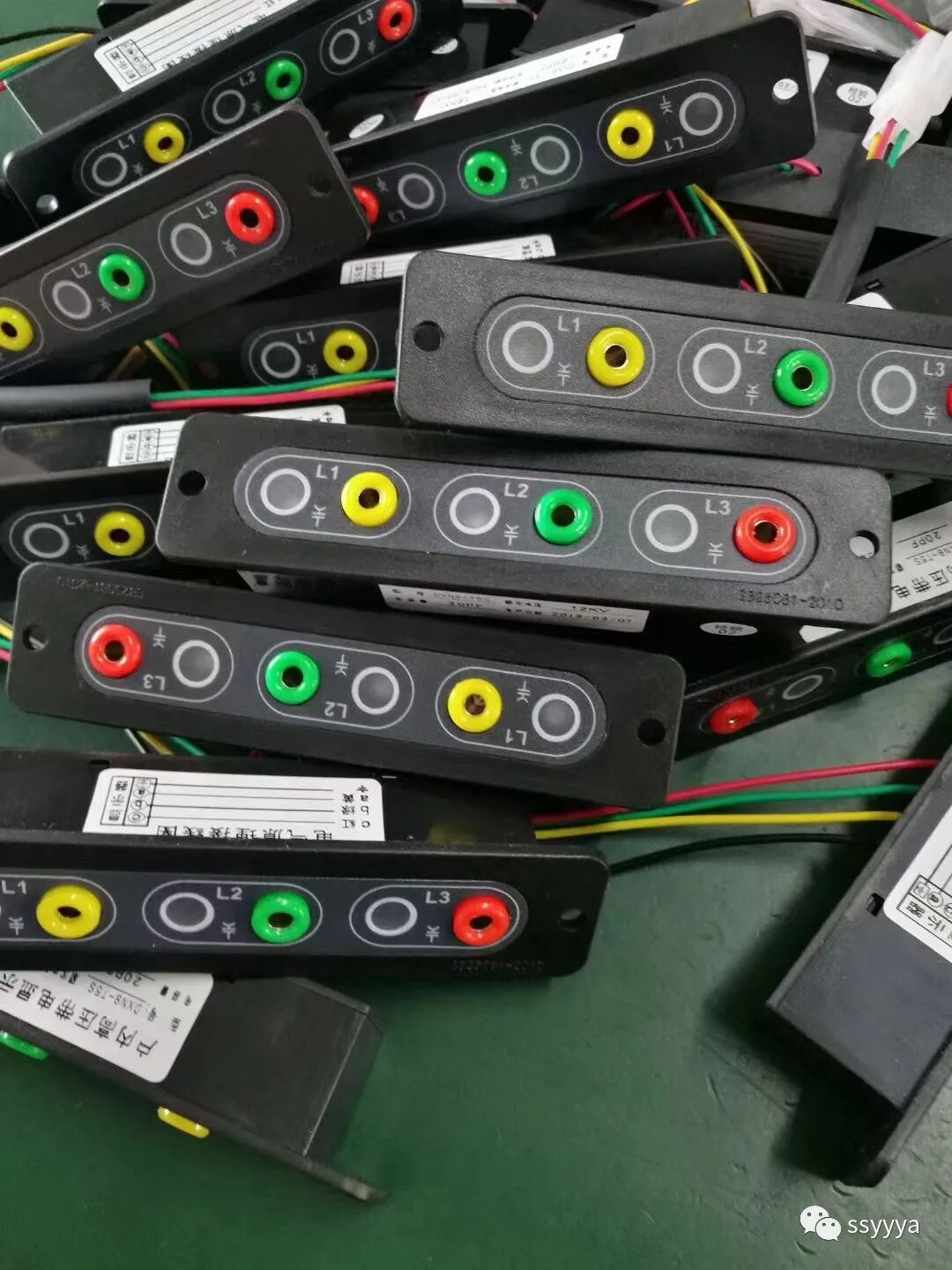

1. 分相带电灯光显示A/B/C三相独立LED指示灯，直观显示各相带电状态，可辅助判断缺相异常。
2. 强制电气闭锁（Q型核心）输出无源继电器接点，串联户内电磁锁回路；高压带电时锁死柜门、接地开关操作机构，从硬件层面防止误入带电间隔、带电合地刀，满足电力五防规范验收要求。
3. 本机自检功能面板自带测试按钮，运维人员可定期校验整套装置是否工作正常。
4. 失电闭锁保护闭锁回路二次电源丢失时，装置维持闭锁，避免电源故障带来的安全隐患。
5. 强抗干扰设计适配开关柜内部复杂电磁环境，抗谐波、抗干扰，避免误亮、误解锁。

四、关键技术参数

五、典型应用场景

DXN‑Q强制闭锁型，优先用于需要五防验收的高压柜：

• KYN28中置柜、XGN固定式开关柜、环网柜、PT柜、母线柜；
• 工矿企业配电室、商业综合体、医院、数据中心、轨道交通、新能源配电房；

选型区分：仅需灯光提示，无闭锁要求，选用DXN‑T；项目有五防闭锁验收，必须选用DXN‑Q强制闭锁款，否则无法通过成套验收。

六、安装调试与运维要点

1. 显示器本体安装在开关柜面板，三只电容传感器安装在高压母线部位，传感器必须匹配系统电压等级，严禁10kV、35kV传感器混用。
2. A/B/C三相信号线严禁接错，屏蔽线缆单端可靠接地，线缆远离高压一次导体。
3. 闭锁端子接线逻辑：高压有电，接点断开闭锁；高压无电，接点闭合解锁，接线时核对电磁锁回路逻辑，避免接反造成安全隐患。
4. 日常巡检：观察三相指示灯状态，定期按压自检按钮校验装置；指示灯异常，优先排查传感器接线、接地、辅助电源。
5. 做高压耐压试验时，注意保护传感器，避免过压损坏。
6. 传感器属于高压绝缘件，巡检留意有无开裂、积污、放电痕迹。

七、总结

DXN‑Q高压带电显示装置不只是简单的带电指示灯，更是高压开关柜五防安全体系的关键一环。它把看不见的高压带电状态转化为直观灯光信号，同时通过电气闭锁从硬件上限制误操作行为，规避误入带电间隔、带电合接地开关等恶性事故，是保障高压运维人员人身安全，满足成套柜验收规范必不可少的安全器件。
