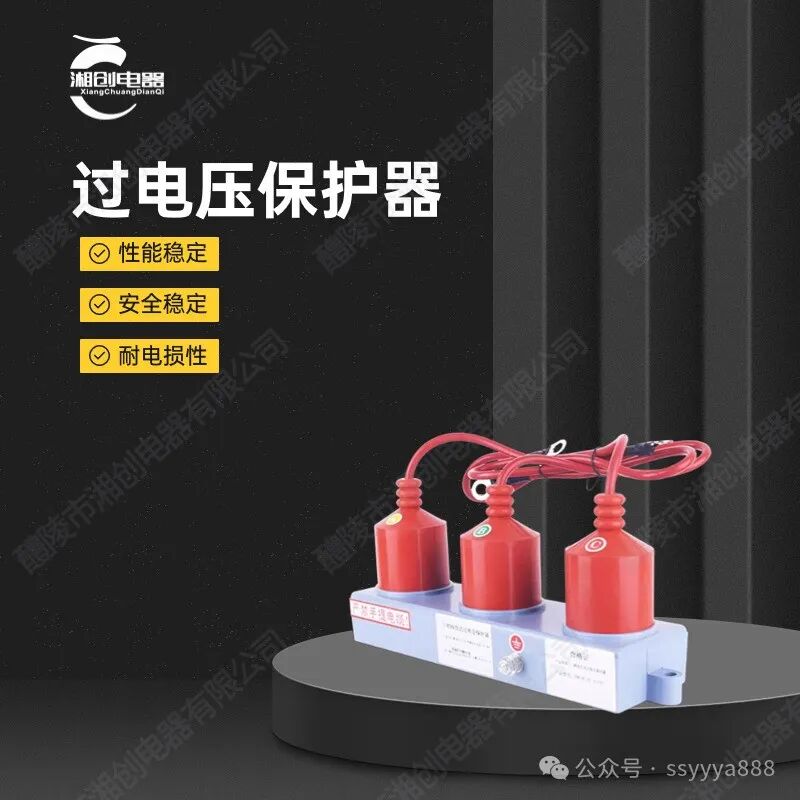

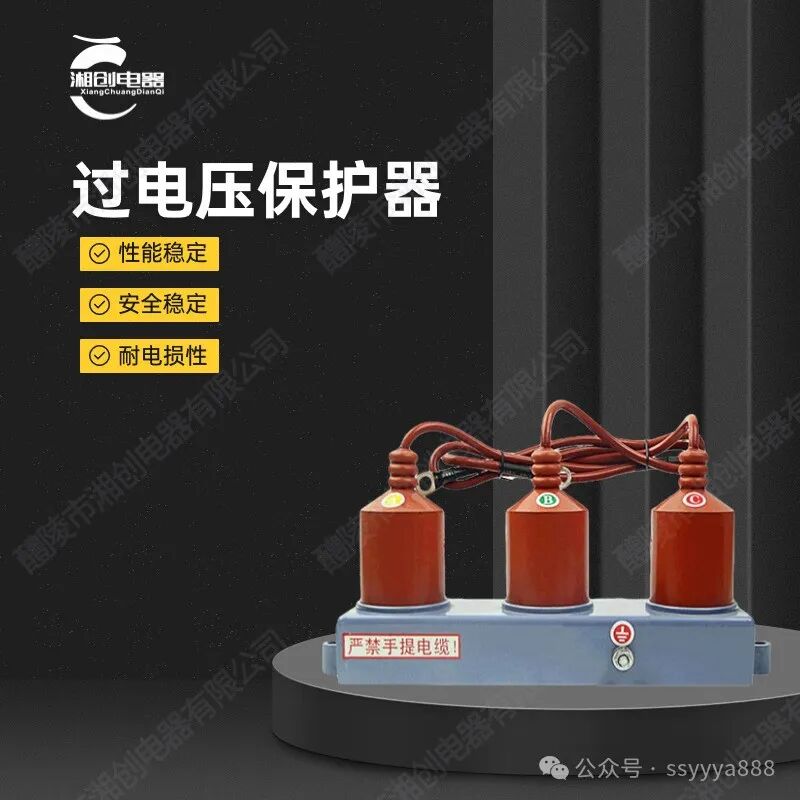

FGB‑10A‑12.7/24.8三相组合式过电压保护器

型号释义

• FGB：三相组合式无间隙氧化锌过电压保护器系列
• 10：适配10kV（12kV）工频交流电力系统
• A：电机专用保护型，主要用于保护高压电动机、发电机设备
• 12.7：保护器持续运行电压12.7kV
• 24.8：标称放电电流5kA下雷电冲击残压≤24.8kV

四星型接法，同时实现相间、相地双重保护，硅橡胶复合绝缘外套，户内柜内安装，可选配放电计数器记录动作次数，执行标准JB/T10496‑2005。

核心技术参数

功能特点

1. A型电机专用四星组合结构，兼顾相间、相地过电压防护，重点抑制真空开关投切高压电机产生的重燃、截流操作过电压，同时限制感应雷击过电压，保护高压电机绕组绝缘免遭过电压击穿损伤。
2. 氧化锌非线性阀片，正常运行工况呈高阻抗，漏电流极小；遭遇过电压瞬间迅速导通泄放能量，无工频续流，动作响应速度快。
3. 硅橡胶整体硫化封装，密封性能优良，耐污秽、抗受潮，体积紧凑，适配KYN28、XGN等10kV户内开关柜柜内安装。
4. 可选配放电计数器，记录过电压动作频次，便于运维人员评估系统过电压发生情况。
5. 区别普通单只避雷器，重点解决电机回路真空断路器操作带来的相间过电压危害。

应用场景

专门用于10kV户内高压开关柜，主要保护高压电动机、发电机；广泛应用于工矿企业配电室、风机水泵高压电机回路，防止开关操作过电压造成电机绕组绝缘损坏。

使用环境条件

• 环境温度‑40℃～+40℃；海拔≤1000m，高海拔需做高原修正
• 相对湿度≤90%，无凝露；Ⅱ‑Ⅲ级污秽等级
• 无爆炸、强腐蚀性气体，无剧烈振动冲击

安装接线要点

1. A、B、C三相分别接高压回路，接地端子必须可靠接柜体接地铜排，接地引线做到短而直。
2. 高压接线端子与柜体、其他带电部件之间保证安全空气间隙≥50mm。
3. 严禁磕碰、划伤硅橡胶绝缘外套，外壳破损禁止投入运行。
4. 选配计数器时，计数器二次回路按说明书接线，接地回路完整可靠。
5. 投运前开展预防性试验，测试直流1mA参考电压；运行按规程定期复测，对比初始数据判断阀片老化程度。
6. 本产品为操作过电压限制器件，不能完全替代系统主防雷避雷器。

选型辨析

‑A代表电机型；‑B为电站/变压器母线型；‑C为电容器保护型；订货需确认是否配置放电计数器。

标书简短摘要（可直接复制清单）

FGB‑10A‑12.7/24.8，10kV电机专用三相组合式过电压保护器；四星型接法，硅橡胶复合外套；持续运行电压12.7kV，5kA雷电残压≤24.8kV；户内柜内螺栓安装，氧化锌无间隙结构，用于高压电机相间及相地过电压防护，可选配放电计数器。
