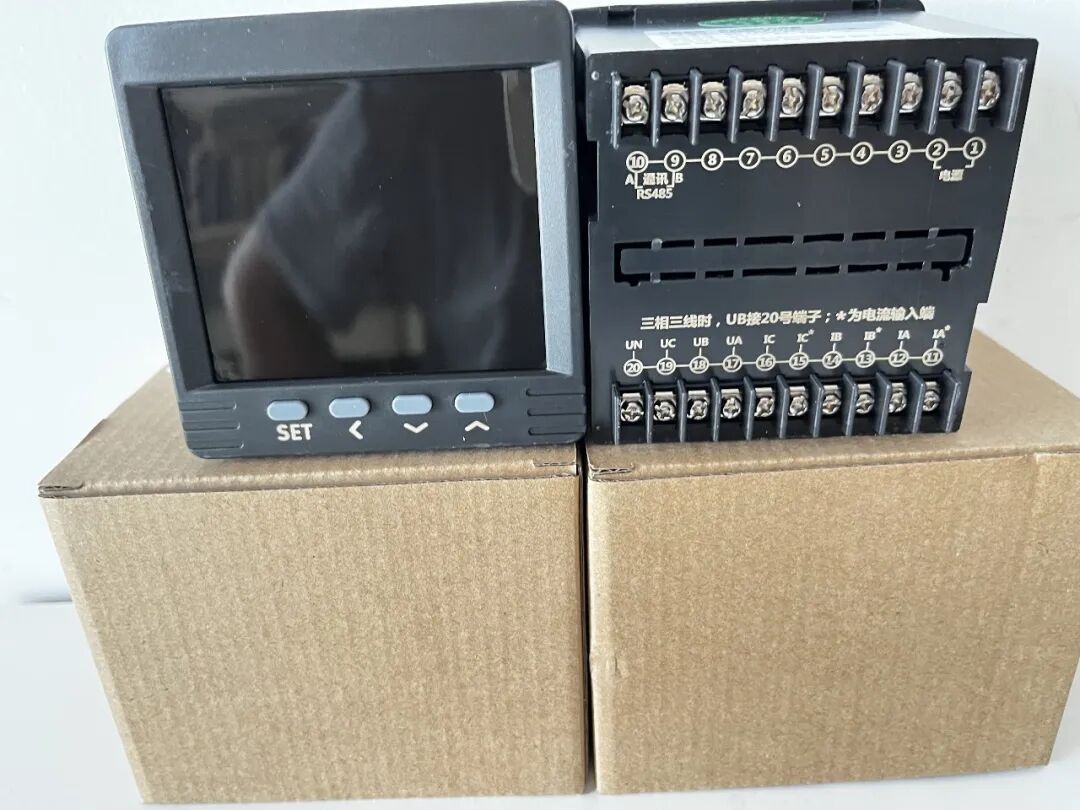

PD3001-2Y 多功能电力仪表的作用
PD3001-2Y 多功能电力仪表是一款集成了高精度测量、电能计量、参数监控及通讯功能于一体的智能三相电力仪表。广泛应用于工业配电系统、商业建筑、智能楼宇及能源管理系统中。其中，“PD”系列通常代表“配电”或“监测”专用系列，“3001”为具体型号代码，“2Y”后缀可能代表特定的功能配置（如：双路报警、带谐波、或特定通讯协议版本等，具体需参照厂家手册）。
一、型号命名深度解读
PD: 代表 Power Distribution (配电) 或 Power Device (电力设备)，强调其在配电系统中的核心地位。 3001: 产品系列号，通常对应特定的外形尺寸（标准 96mm×96mm 方形面板）和功能等级。 2Y: 可能性一：双路继电器输出（2路 Alarm/Relay），用于多条件报警或控制。 可能性二：带谐波监测（Harmonic/Yield），部分厂家用Y表示支持谐波分析。 可能性三：宽电源/特殊输入配置。 注：不同厂家定义略有差异，建议以具体订货合同或说明书为准，但核心功能是三相多功能测量。
二、主要功能特点
全电量高精度测量： 基本参数：同时测量三相电压 (U)、三相电流 (I)、有功功率 (P)、无功功率 (Q)、视在功率 (S)、功率因数 (PF)、频率 (F)。 电能计量：具备四象限电能计量（正向有功、反向有功、正向无功、反向无功），精度可达 0.5S 级，满足贸易结算要求。 谐波分析（若含Y功能）：可测量总谐波畸变率 (THDu, THDi) 及各次谐波含量（2~31次），帮助诊断电能质量问题。
强大的通讯能力： 标配 RS485 接口，支持 Modbus-RTU 标准协议。 支持多机并联（最大挂接数量取决于总线负载）。 波特率可调（9600, 4800, 19200 bps 等），地址码可设。 部分高端型号可能支持 DL/T645 (中国电表协议) 或 IEC61850。
越限报警与保护： 内置可编程继电器输出（通常为 2路，对应"2Y"后缀）。 可设定电压/电流过高、过低、过频、欠频、缺相、过流、谐波越限等阈值。 当监测值越限时，继电器动作，触发声光报警或联动切断电源。
人机交互界面： 采用高亮度 LED 数码管或 LCD 液晶显示屏。 支持多位轮显，用户可通过按键切换查看不同参数。 具备断电记忆功能，参数设置不丢失。
事件记录： 部分高级配置支持存储最近几次的越限事件或故障记录，便于事后分析。
三、主要技术参数参考 参数项目 技术指标 额定输入电压 AC 3×57.7/100V, 3×220/380V, 0~450V (可选)
额定输入电流 AC 3×1A, 3×5A (配合CT)
测量精度 电压/电流：0.5级; 功率：0.5级; 电能：0.5S级
显示方式 LED 数码管 或 LCD 液晶
工作电源 AC/DC 85~265V (宽电源)
功耗 ≤ 10VA (不含负载)
通讯接口 RS485 (隔离型), Modbus-RTU
报警输出 2路 继电器 (AC 250V/5A 或 DC 30V/2A)
脉冲输出 电能脉冲输出 (可选，用于校验)
环境温度 -10℃ ~ +55℃
安装方式 嵌入式 (标准开孔 96mm×96mm)
四、应用场景
智能变电站/配电房：作为前端采集单元，实时监测变压器、进线柜、出线柜的运行状态。 工业自动化产线：监测大型电机、变频器、PLC 系统的电能质量，进行能耗分析和故障预警。 商业综合体/写字楼：用于楼层配电箱的分项计量，支持分时计费。 新能源电站：光伏逆变器、风力发电机的并网电能计量与监控。 轨道交通/数据中心：对关键负荷进行高精度的电能质量监测和保护。
五、选型与接线指南
选型要点 确认功能需求：是否需要谐波测量？是否需要双路报警？ 输入规格：根据现场电压等级选择直接接入还是 PT 接入；根据电流大小选择 CT 变比（1A 或 5A）。 通讯协议：确认上位机系统是否支持 Modbus-RTU。
接线注意事项 电压回路： 若为 PT 接入，必须注意极性，且二次侧严禁短路。 若为直接接入，注意相序（A/B/C/N）。 电流回路： CT 二次侧严禁开路！接线时必须确保牢固。 S1/S2 极性不能接反，否则功率方向会错误。 通讯接线： A+ 接 A+，B- 接 B-。 必须使用屏蔽双绞线，屏蔽层单端接地。 报警输出： 确认继电器是常开 (NO) 还是常闭 (NC) 触点，根据控制逻辑接线。
六、总结
PD3001-2Y 是一款集测量、计量、监控、通讯及双路报警于一体的三相多功能电力仪表。其“2Y”特性（双路继电器）使其在需要多重保护或复杂控制逻辑的场景中具有独特优势。它以高可靠性、高精度和灵活的扩展性著称，是构建智能配电系统、实现能耗精细化管理和预防性维护的理想选择。
