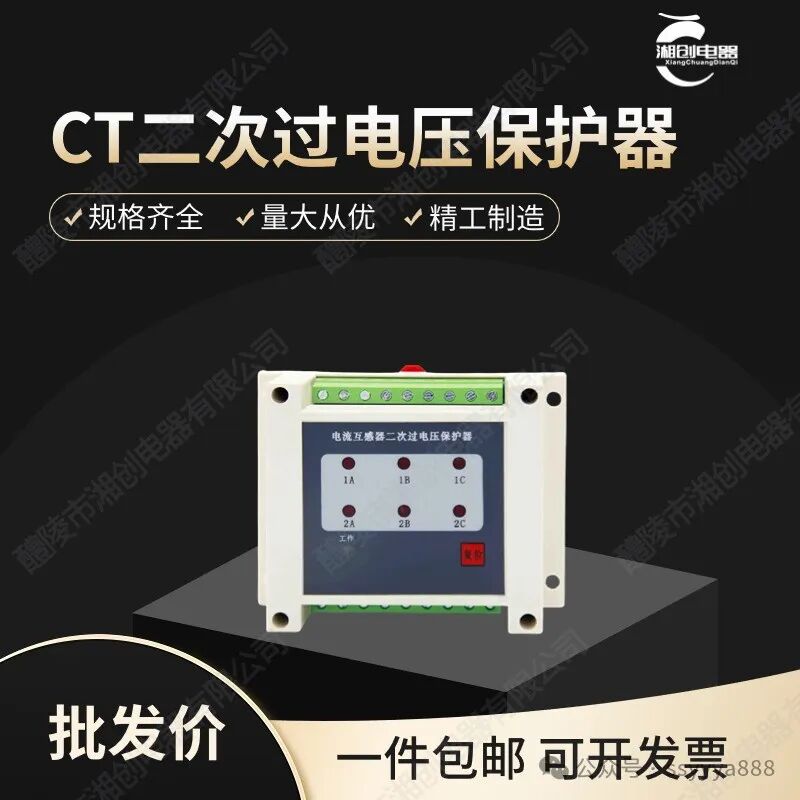

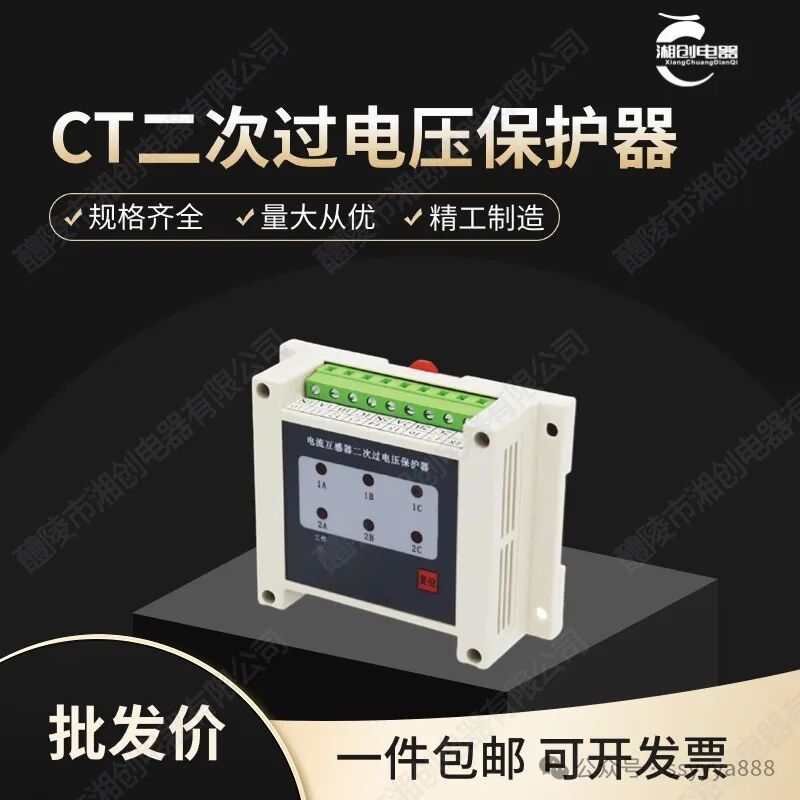

在电力系统的安全运行体系中，电流互感器（CT）扮演着至关重要的角色，它将一次侧的高电流按比例转换为二次侧的低电流，供测量、计量和保护装置使用。然而，一个长期存在且危险性极高的隐患——电流互感器二次侧开路——时刻威胁着设备和人员的安全。TL-CTB-6过电压保护器正是为解决这一核心痛点而设计的专用保护装置，它如同一位忠诚的智能卫士，时刻监测并迅速消除开路带来的过电压风险。 一、 核心使命：为何需要TL-CTB-6？ 电流互感器在正常运行时，其二次侧负载（如仪表、继电器）阻抗很小，近似于短路状态，输出电压极低，通常只有几伏。根据电磁感应原理，一旦二次回路因接线松动、端子接触不良或测试误操作等原因开路，巨大的磁通变化将在二次绕组两端感应出高达数千甚至上万伏的危险过电压。这种过电压的危害是多重且致命的：

击穿绝缘：直接威胁二次回路中所有连接设备（如仪表、保护装置）的绝缘，造成设备损坏。 烧毁互感器：导致互感器铁芯严重饱和、过热，可能烧毁绕组。 人身安全：对现场操作和维护人员构成严重的电击生命危险。

TL-CTB-6保护器的核心使命，就是在上述异常情况发生的瞬间，迅速、可靠地将危险的过电压限制在安全范围内，从而保障整个二次侧回路及相关设备、人员的安全。 二、 工作原理与核心功能：如何实现“秒级”守护？ TL-CTB-6的设计体现了“常态监测、异常速动、智能恢复”的先进理念。其工作原理可以概括为三个状态：

常态监测（高阻状态）：在系统正常运行时，保护器并联接于CT二次绕组两端，其静态泄漏电流极小（通常小于1mA，甚至可达微安级），对CT的正常工作几乎没有任何影响，呈高阻状态，不会分流测量或保护信号。 异常速动（瞬时导通）：当被保护的CT二次绕组两端电压因开路等原因异常升高，并超过保护器的预设动作电压（例如150V±10%）时，保护器内部的核心限压元件（如高性能可控硅）会在极短的时间内（导通时间Ts通常在50ms至250ms之间）迅速动作，将绕组两端可靠短路。这一动作相当于人为制造了一个“安全短路点”，瞬间释放过电压能量，将绕组电压钳制在安全残压水平，从而保护后续设备。 智能恢复（复位待机）：故障排除后，保护器需通过手动按压面板上的“复位”按钮，或通过远程复位端子（J1、J2短接）来解除短路状态。部分型号还具备停电自动复位功能，确保装置在故障清除后能自动恢复到高阻监测状态，准备迎接下一次保护任务。

除了核心的限压保护功能，TL-CTB-6还集成了完善的辅助功能，提升了其智能化水平和系统集成能力：

故障指示与定位：面板上设有分相（A、B、C）指示灯，当某相保护动作时，对应指示灯点亮，清晰指示故障发生的具体部位，极大方便了运维人员的故障排查。 远程信号输出：装置提供无源继电器接点输出（常开/常闭触点），容量通常为AC220V/5A或更大。当保护动作时，触点状态变化，可用于驱动声光报警器，或接入变电站自动化系统、综合保护装置，实现故障信息的远传和自动化联锁，是构建智能电网不可或缺的一环。

三、 技术特性与选型应用 TL-CTB-6型号中的“6”通常代表其可保护三相CT的六个二次绕组（如A、B、C三相的测量和保护绕组），适用于CT二次侧星形连接方式。其技术指标体现了高可靠性和强适应性：

高可靠性：采用自动控制技术和高可靠性元件，设计寿命长，可可靠动作10万次以上，过载能力强。 宽适应性：工作电源范围宽（如AC 85-260V或DC 100-300V），工作环境温度范围广（-20℃～70℃），并具备良好的抗震、抗干扰和绝缘性能（如耐压2kV/1min），能适应复杂的电站和工业环境。 应用广泛：它可广泛应用于CT二次侧的差动保护绕组、过流保护绕组、测量绕组、母线保护绕组及备用绕组等几乎所有需要保护的二次回路中。无论是新建的智能变电站，还是传统电站的二次系统安全改造，TL-CTB-6都是提升系统本质安全水平的优选设备。

四、 总结 综上所述，TL-CTB-6过电压保护器绝非一个简单的被动保护元件，而是一个集快速限压、故障定位、远程通信于一体的二次侧安全综合处理单元。它从根本上解决了电流互感器二次开路这一电力系统的经典安全隐患，将事后补救转变为事前预防和事中快速抑制。在电力系统日益强调可靠性、智能化和无人值守的今天，部署像TL-CTB-6这样的专用保护器，是保障电力基础设施安全稳定运行、保护巨额资产和人员生命安全的一项至关重要的投资。
