RSAZ-12.7过电压保护器的介绍
在10kV中高压电力系统中，雷电过电压、操作过电压（如真空断路器投切、设备启停产生的电压尖峰）是威胁电气设备绝缘安全的主要隐患，易导致高压电机、变压器、开关柜等关键设备匝间击穿、绝缘损坏，引发系统故障甚至安全事故。RSAZ-12.7过电压保护器作为一款专为10kV系统设计的多功能组合式防护设备，融合氧化锌阀片与放电间隙的复合结构，兼顾配电设备与电机的防护需求，凭借精准的过电压抑制能力、稳定的运行性能及广泛的适配性，广泛应用于电力、冶金、化工、煤炭等行业，成为10kV中高压配电系统及各类电气设备的核心防护屏障。本文将从产品概述、型号解析、核心结构与特性、工作原理、应用场景及使用维护等方面，全面解析该产品，助力用户深入了解其功能价值与正确应用方法。
一、产品概述
RSAZ-12.7过电压保护器属于三相组合式过电压保护器，核心定位为10kV中高压系统通用型防护设备，可兼顾高压电机、变压器、母线、开关柜等多种电气设备的过电压防护，区别于单一电机专用型保护器，其结构设计更侧重通用性，无需额外适配专用模块即可满足不同设备的基础防护需求。该产品采用“氧化锌阀片+串联放电间隙”的双重保护结构，搭配三相四星型接线方式，单台设备即可实现相地、相间双重过电压防护，同时具备动作迅速、无续流、防爆防潮、免维护等特点，适配多种复杂工业环境，是10kV系统综合防护的优选设备。
RSAZ-12.7严格遵循GB 11032-2010《交流无间隙金属氧化物避雷器》、GB11032-2000及JB/T10496-2005相关行业标准生产，采用硅橡胶复合外套全封闭模压成型，密封性能优良，可有效抵御工业环境中的粉尘、潮气、腐蚀性气体侵蚀，广泛应用于10kV高压电机、变压器、母线回路，为发电厂给水泵、引风机，化工行业压缩机，煤矿通风机等设备提供可靠的过电压防护，是保障10kV电力系统安全稳定运行的“安全阀”，同时可应对系统间歇性弧光接地过电压及铁磁谐振过电压（能量小于2ms400A方波冲击能量时）的防护需求。
二、型号参数与含义解析
RSAZ-12.7的型号命名遵循工业过电压保护器通用标准，每一组字母与数字均对应明确的产品特性，是选型、安装与维护的核心依据，结合行业通用命名规则，具体解析如下：
RSA：产品品牌/系列标识，是该类过电压保护器的专属系列代号，代表特定的产品技术平台与制造商标准，便于区分不同厂家的同类产品；
Z：保护对象/结构类型标识，代表“组合式通用型”，适配10kV系统多种电气设备（高压电机、变压器、母线等），区别于单一电机专用型（如Z型）或配电专用型，通用性更强，可根据场景灵活适配不同保护对象；
12.7：关键电气参数，代表保护器的额定残压（单位：kV），即过电压来袭时，保护器导通后能将设备两端电压钳位至12.7kV的安全水平，该参数直接决定了防护效果，需与被保护设备的绝缘耐受电压匹配，适配10kV系统常规设备的绝缘防护需求。
补充说明：该型号为10kV系统通用型过电压保护器，可适配高压电机、变压器、母线等多种设备，无需区分专用型号，但需根据被保护设备的绝缘等级，确认额定残压（12.7kV）是否匹配。其额定放电电流、持续运行电压等关键参数需结合厂家说明书确认，确保与系统工况完全匹配；若需户外使用或增加动作记数功能，可与厂家沟通定制对应版本。
三、核心结构与性能特点
（一）核心结构

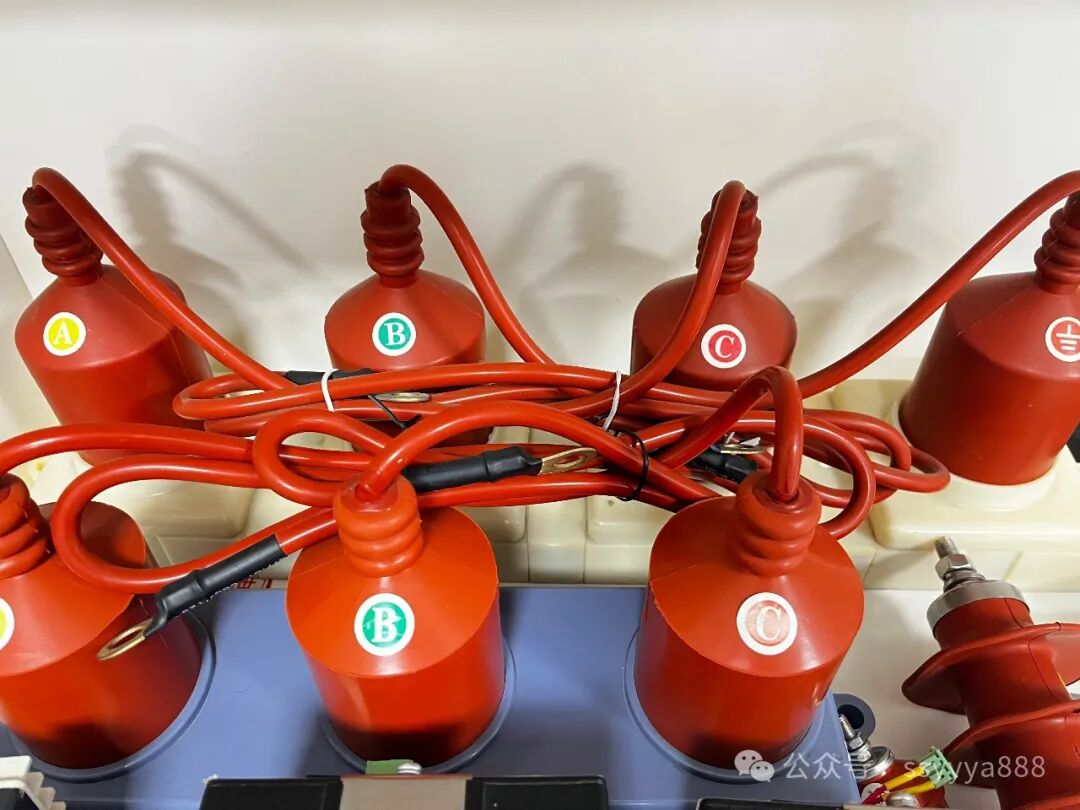

RSAZ-12.7采用“氧化锌阀片+串联放电间隙”的复合结构，搭配三相四星型（Y0）接线方式（A、B、C三相+中性点N接地），由四个保护单元组成，实现防护无死角，同时集成快速脱离器等安全部件，兼顾防护与设备自身安全，具体结构如下，贴合三相组合式过电压保护器的通用结构特性：
氧化锌阀片：核心工作元件，具有优异的非线性伏安特性，正常运行时呈现高阻态，漏电流仅为μA级，几乎不消耗电能，不影响系统正常供电；过电压来袭时，瞬间转为低阻态，快速泄放过电压能量，将电压钳位至12.7kV的安全残压水平，电压冲击系数为1，在各种电压波形下放电值均相等，不受操作过电压波形影响；
串联放电间隙：与氧化锌阀片协同工作，间隙可隔离工频电压，避免氧化锌阀片长期承受系统电压而老化，延长阀片使用寿命；同时，借助氧化锌阀片的非线性特性，放电间隙动作后可立即熄弧，无工频续流，避免引发接地故障，实现两者互为保护的效果；
复合外套与密封结构：采用硅橡胶复合外套整体模压成型，全封闭设计，密封性强、防爆防潮、耐污抗蚀，可有效抵御工业环境中的粉尘、潮气、腐蚀性气体侵蚀，适配户外及复杂工业场景，部分型号可根据需求定制瓷外套版本；
快速脱离器：部分产品集成特制快速脱离器，可在保护器自身故障（如阀片老化、击穿）时，在一毫秒内快速脱离系统，防止故障扩大，避免引发短路事故，进一步提升系统运行安全性；
接线结构：采用高压电缆外引接线方式，绝缘强度高，安装灵活，可直接安装在电机进线柜、变压器旁或开关柜内，连接线需尽可能短，减少接线电感对防护效果的影响；部分户外型号可定制无高压电缆引出结构，适配不同安装场景。
（二）性能特点
相较于常规过电压保护器，RSAZ-12.7凭借通用型结构设计与优异的防护性能，具备以下显著优势，精准适配10kV系统多种电气设备的防护需求，同时契合三相组合式过电压保护器的核心特点：
双重防护，通用性强：既能有效限制相地之间的雷电过电压与操作过电压，也能抑制相间过电压，相较于常规避雷器，可将相间过电压降低60~70%，保护可靠性大幅提升；无需额外配置专用模块，即可适配高压电机、变压器、母线等多种设备，适配范围广，解决了专用型保护器适配性单一的痛点；
动作迅速，残压精准：过电压来袭时，响应时间达到纳秒级，快速导通泄流，将设备两端残压稳定控制在12.7kV，确保残压低于各类10kV设备的绝缘耐受电压，最大限度减少过电压对设备的冲击，保护性能优良；
无续流，无截波：过电压消失后，氧化锌阀片自动恢复高阻态，放电间隙无需承担灭弧任务，无工频续流，避免对电力系统造成二次干扰，保障系统稳定运行；
环境适应性强：适用环境温度范围为-40℃~+60℃，海拔高度不超过2000m（高于2000m可定制），可适应Ⅳ类及以下污秽地区，抗震动、耐老化，适配冶金、化工、煤矿等复杂工业场景，户外型号可耐受恶劣天气影响；
安全可靠，防爆防故障：全封闭硅橡胶外套具备防爆性能，搭配快速脱离器，可有效防止保护器自身故障引发的短路事故，降低安全隐患；部分型号可配置过电压动作记数器，便于追溯过电压动作情况；
体积小巧，安装维护便捷：结构紧凑，占用空间小，可直接安装在各类开关柜、控制箱或设备旁，接线简单，相序可任意对调，接地端需可靠接地；采用免维护设计，运行期间无需复杂维护，仅需定期巡检即可。
四、工作原理
RSAZ-12.7过电压保护器的工作原理基于氧化锌阀片的非线性伏安特性、放电间隙的隔离作用，结合三相四星型接线的协同效应，全程自动化运行，无需人工干预，分为正常运行、过电压响应、恢复正常三个阶段，贴合三相组合式过电压保护器的通用工作逻辑：
正常运行阶段：系统处于10kV额定电压时，保护器内的氧化锌阀片呈现高阻态，仅有微小的μA级漏电流通过，几乎不消耗电能，不影响电力系统与各类电气设备的正常运行；放电间隙处于断开状态，隔离工频电压，避免氧化锌阀片长期受力老化；快速脱离器保持闭合状态，确保保护器正常接入系统；
过电压响应阶段：当系统遭遇雷电过电压（如雷击线路）或操作过电压（如真空断路器投切、电机启停）时，电压瞬间超过额定值，此时放电间隙快速击穿导通，同时氧化锌阀片迅速转为低阻态，形成电流泄放通道——相地过电压通过各相阀片与接地端泄放入地，相间过电压通过两相阀片协同导通泄放，将系统电压快速钳位至12.7kV的安全残压，避免设备绝缘被击穿；若保护器自身出现故障，快速脱离器立即动作，将故障部件与系统隔离，防止故障扩大；
恢复正常阶段：当过电压消失，系统电压恢复至10kV额定值时，氧化锌阀片自动恢复高阻态，放电间隙熄灭，漏电流回归至微小水平；快速脱离器保持闭合（若未动作），保护器恢复正常待机状态，等待下一次过电压冲击；若配置动作记数器，将自动记录本次过电压动作次数。
五、应用场景与适配范围
RSAZ-12.7作为10kV系统通用型过电压保护器，凭借其全面的防护性能与灵活的安装方式，广泛应用于多个行业的10kV中高压配电系统，可适配多种电气设备，核心应用场景如下，结合三相组合式过电压保护器的通用应用领域：
电力行业：发电厂、变电站的10kV配电回路，保护变压器、母线、高压电机、开关柜等关键设备，可与智能操控装置联动，实现过电压动作记录与远程报警，部分型号可配置动作记录仪，提升运维便捷性；
冶金行业：钢铁厂、冶炼厂的10kV配电系统，保护轧机配套电机、鼓风机、水泵、变压器等设备，适应高温、多粉尘的工业环境；
化工行业：化工厂、石化企业的10kV配电回路，保护压缩机、反应釜配套电机、变压器等，适配腐蚀性、高湿度环境，避免过电压引发设备故障及安全事故；
煤炭行业：煤矿井下及地面10kV配电系统，保护主排水泵、通风机、变压器等关键设备，适应多粉尘、震动的工作环境，保障煤矿生产安全；
其他行业：城市供水、排水系统中的10kV高压水泵电机、变压器，轻工、建材行业的10kV配电设备，均能通过该保护器实现可靠的过电压防护；户外配电设施可选用定制户外型，适配露天安装场景。
特别说明：该型号为10kV通用型过电压保护器，可适配多种设备，但需根据被保护设备的类型（如电机、变压器），确认额定残压（12.7kV）与设备绝缘耐受电压匹配；安装时需紧邻被保护设备，缩短连接线，减小接线电感对防护效果的影响；户外安装时需选择专用户外型，避免雨水、阳光直射影响设备寿命。
六、使用注意事项与维护要点
为确保RSAZ-12.7过电压保护器长期稳定运行，充分发挥其防护作用，使用过程中需严格遵循以下注意事项与维护要点，结合产品说明书与电力行业规程规范操作：
（一）使用注意事项
选型要求：确认系统标称电压为10kV，长期施加在保护器端子的工频电压不得超过其持续运行电压，避免电压不匹配导致设备损坏；根据安装环境（户内/户外）、被保护设备类型，确认是否需要定制户外型或带动作记数器的版本；
安装要求：户内型号安装在电机进线柜、变压器旁或开关柜内，避免阳光直射、雨淋、粉尘堆积；户外型号需做好防雨、防晒防护；接线时严格遵循三相四星型接法，A、B、C三相接线相序可任意对调，但接地端必须通过最短路径、足够截面的接地线与主接地网可靠连接，接地电阻需符合规程要求，确保泄流通道畅通；连接线应尽可能短，减少接线电感对防护效果的影响；高压电缆外引长度及线鼻子孔径可根据需求定制；
环境要求：避免安装在温度超过-40℃~+60℃、海拔高于2000m（未定制）、严重污秽或腐蚀性极强的环境中，若环境特殊，需提前与厂家沟通定制耐候型产品；户外安装需选择带“W”标识的户外型，避免环境因素导致设备损坏；
运输与储存：运输、储存及开箱过程中，避免强烈碰撞、挤压，防止复合外套破损、内部元件损坏；储存时放置在干燥、通风、无腐蚀性气体的仓库中，远离易燃易爆物品，户外型需做好防潮防护。
（二）维护要点
定期巡检：投运前，需测量避雷器的直流U1mA电压（无间隙型），其值不得低于厂家规定值；同时测量75%U1mA下的泄漏电流，不得大于50μA；投运后每2年进行一次定期检测，5年后需增加检测频次，对比投运前数据，参数变化率不得大于±5%，若变化过大，需及时更换；带动作记数器的型号，需定期检查记数情况，追溯过电压动作记录；
外观检查：定期检查复合外套是否存在破损、裂纹、老化、积污、放电痕迹等情况，若有破损或积污严重，需及时清理或更换，避免影响绝缘性能；检查接线端子是否松动、发热，确保接线可靠；户外型号需重点检查密封性能，防止雨水渗入；
快速脱离器检查：定期检查快速脱离器的状态，若发现脱离器动作，需排查保护器故障原因，更换合格设备后再投入运行；
故障处理：若发现保护器出现异响、发热、泄漏电流异常增大等情况，需立即停机检查，切断电源后排查故障，更换损坏部件；若设备发生防爆动作或破损，需彻底排查系统过电压隐患，更换合格设备后再恢复运行；带动作记数器的型号，若记数异常，需排查过电压频繁出现的原因。
七、产品优势与市场价值
在10kV中高压系统过电压防护领域，RSAZ-12.7过电压保护器凭借其通用型精准设计与优异性能，相较于常规过电压保护器具有显著优势，同时具备较高的市场价值，成为各行业10kV配电系统防护的优选产品：
从产品优势来看，该型号精准定位10kV系统通用防护，无需区分专用型号即可适配多种电气设备，解决了专用型保护器适配性单一的核心痛点；双重防护结构（氧化锌阀片+放电间隙）确保过电压抑制可靠，无续流、无截波，大幅降低相间过电压，避免对系统造成二次干扰；复合外套与快速脱离器的设计，提升了设备的环境适应性与安全性，延长了使用寿命，可根据需求定制户外型、带动作记数器等版本；体积小巧、安装便捷，免维护设计降低了运维成本，适配各类工业场景。
从市场价值来看，RSAZ-12.7可有效减少过电压引发的各类10kV设备损坏，降低电力故障发生率，保障工业生产的连续性，减少因设备故障造成的经济损失；其广泛的行业适配性与设备适配性，可满足电力、冶金、化工、煤炭等多领域的10kV系统防护需求，市场应用前景广阔；同时，该产品符合国家电力设备安全、高效、节能的发展趋势，契合三相组合式过电压保护器的技术发展方向，助力10kV中高压配电系统实现智能化、安全化升级，为工业生产安全保驾护航。
八、总结
RSAZ-12.7过电压保护器作为10kV系统通用型三相组合式过电压防护设备，凭借“氧化锌阀片+放电间隙”的复合结构，实现了过电压幅值抑制与相间、相地双重防护，精准适配10kV系统高压电机、变压器、母线等多种电气设备的绝缘防护需求。其动作迅速、残压精准、环境适应性强、安全可靠、通用性广等特点，使其成为各行业10kV中高压配电系统的核心防护设备，有效抵御雷电过电压与操作过电压的冲击，同时可应对部分特殊过电压，保障设备与电力系统的稳定运行。
在实际应用中，用户需严格把控选型、安装、维护等关键环节，根据安装环境与被保护设备类型，确认是否需要定制特殊版本，确保接地可靠、维护及时，充分发挥产品的防护作用。随着工业自动化与电力系统智能化的不断发展，RSAZ-12.7过电压保护器将进一步优化升级，在10kV中高压系统防护领域发挥更重要的作用，为工业生产的安全稳定提供更坚实的保障。
