一、产品概述

KY-LXQ-10一次消谐器是一种应用于6～10kV中性点不接地电网系统的电力保护设备，全称为电压互感器中性点用非线性电阻消谐阻尼器。该装置安装在电压互感器(PT)一次绕组Y型结线中性点与大地之间，是电力系统中抑制和消除铁磁谐振过电压的关键保护元件。

型号含义解析： KY：型号代号 LXQ：流线型消谐器的拼音缩写 10：适用于10kV电压等级系统

二、工作原理

2.1 铁磁谐振的产生

在中性点不接地系统中，当发生单相接地故障或系统操作时，电磁式电压互感器铁芯容易饱和，与系统对地电容形成谐振回路，产生铁磁谐振过电压。这种过电压可达额定电压的2-3倍，常导致： 电压互感器绝缘击穿 高压熔丝频繁熔断 外绝缘放电闪络 大面积停电事故

2.2 消谐机制

KY-LXQ-10采用碳化硅(SiC)高温烧结非线性电阻元件，其核心特性是阻值随施加电压呈非线性变化： 工作状态   电阻特性   功能作用 正常运行时   高阻态   阻尼谐振，不影响系统运行

单相接地故障时   低阻态   限制中性点电压升高

谐振发生时   动态变化   消耗谐振能量，抑制过电压

三、主要技术参数

根据行业标准，KY-LXQ-10的典型技术参数如下： 参数项目   技术指标 额定电压   10kV

额定频率   50/60Hz

污秽等级   Ⅱ级

海拔高度   ≤1000米（可定制4000米以下）

环境温度   -40℃～+60℃

峰值输出电流   AC 0.3mA

绝缘水平   符合GB标准

四、产品结构特点

4.1 外形设计

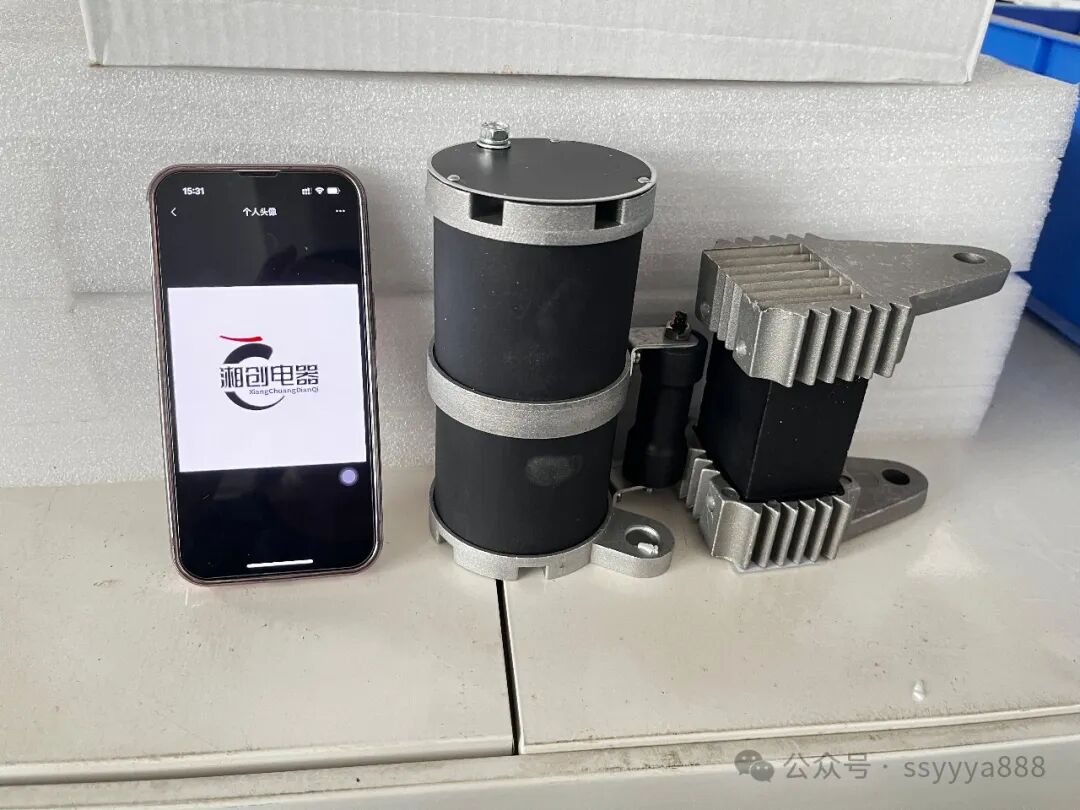

LXQ系列消谐器有多种外形设计： LXQ型：传统长方形设计，带绝缘外套保护 LXQII型：第二次改型设计，优化电气性能 LXQ3型：第三次改型，圆柱外形，无须绝缘外套 LXQ(D)型：带放电管增强保护

4.2 核心材料

采用碳化硅非线性电阻，具有以下优势： 高容量非线性特性 优异的温度稳定性 长使用寿命（可达10年以上） 免维护设计

五、典型应用场景

5.1 适用系统 6kV、10kV、35kV中性点不接地配电网 经消弧线圈接地的中压系统 矿山、冶炼、石油化工等易燃易爆场所 环境恶劣的户外变电站

5.2 安装位置 电压互感器(PT)一次绕组Y型中性点 ──→ KY-LXQ-10消谐器 ──→ 大地

5.3 配合设备 电压互感器柜(PT柜) 开关柜 配电柜 箱式变电站

六、安装与维护

6.1 安装要求 接地线截面应符合短路电流要求，不得小于25mm²的多股裸铜软导线 采用专用线夹固定在导体上，禁止用缠绕方式进行接地 接地线与检修部分之间不应连接熔断器或开关 安装时先接接地端，后接导线端；拆除时顺序相反

6.2 维护要点 定期检查外观有无破损、裂纹 检测绝缘电阻是否符合要求 检查接地连接是否牢固 建议每3-5年进行一次预防性试验

七、产品优势总结 优势类别   具体表现 保护效果   有效消除铁磁谐振，抑制工频涌流

安全性能   防止PT熔丝熔断和绕组损坏

经济价值   减少停电损失，降低维护成本

环境适应   宽温度范围，高海拔适用

使用寿命   碳化硅材料，耐久性优异

八、选型注意事项

电压等级匹配：根据系统额定电压选择对应型号（6kV/10kV/35kV） 绝缘类型：全绝缘型选LXQ系列，半绝缘型选LXQD系列 环境条件：特殊环境需定制相应防护等级 厂家资质：选择有电力入网资质的正规厂家

九、结语

KY-LXQ-10一次消谐器作为电力系统中的重要保护设备，在预防铁磁谐振事故、保障电网安全稳定运行方面发挥着不可替代的作用。随着智能电网建设的推进，消谐器技术也在不断升级，未来将朝着智能化、模块化、高可靠性方向发展，为电力系统提供更加完善的保护方案。
