电容器YKDR-0.48-30-3的作用

一、 产品概述

YKDR-0.48-30-3是一款自愈式低压并联电力电容器，专门设计用于低压配电系统的无功功率补偿，以提高功率因数、降低线路损耗、改善电压质量并增加变压器及线路的供电能力。该电容器采用先进的金属化聚丙烯薄膜作为介质，具备自愈性能（即局部击穿后能自动恢复绝缘，不会导致整台电容器报废），同时内置过压力防爆装置和放电电阻，确保运行安全可靠。

该产品广泛应用于工厂、商业建筑、住宅小区、变电站及各类需要无功补偿的低压配电系统中，常与智能电容器、功率因数控制器或接触器配套使用，组成自动无功补偿装置。

型号解读：

• YKDR：通常代表厂家或系列代号（如“盈科电气”或其他品牌的YKDR系列），也可能代表“自愈式低压电容器”的产品类别。
• 0.48：表示电容器的额定电压为0.48kV（480V） 。该电压等级为常见的低压电容器额定电压之一，适用于400V（380V）系统，留有适当电压裕量以适应电网电压波动和谐波影响，确保电容器长期稳定运行。
• 30：表示电容器的额定容量为30kvar（千乏） ，即该电容器在额定电压下可提供的无功补偿容量。
• 3：通常表示该电容器为三相（3-Phase） 电容器，内部接成三角形（Δ）接线，适用于三相低压配电系统。

二、 主要技术参数

1. 电气参数：

• 额定电压（Un） ：0.48kV（480V），AC，50/60Hz。
• 额定容量（Qn） ：30kvar（在额定电压0.48kV下）。
• 额定电容（Cn） ：可通过公式计算：。对于30kvar、480V、50Hz，电容值约为 （每相电容值，三相三角形接法下实际每相电容值还需根据接法进一步换算，但通常产品铭牌会直接标注电容值）。
• 额定电流（In） ：可通过公式计算：。对于30kvar、480V三相系统，额定电流约为 。
• 损耗角正切（tanδ） ：≤0.001（在20℃、工频下），表示电容器自身功耗极低，发热小。
• 允许过电压：1.1倍额定电压（每24小时内不超过8小时）；1.15倍额定电压（每24小时内不超过30分钟）。
• 允许过电流：1.3倍额定电流（由谐波和过电压引起的综合电流）。
• 放电电阻：内置放电电阻，在断电后3分钟内将端子电压降至50V以下，确保操作安全。

2. 自愈性能：

• 自愈特性：当介质发生局部击穿时，击穿点周围的金属化镀层会瞬间蒸发，恢复绝缘能力。电容器可继续正常工作，仅损失极微小的容量（通常小于0.1%）。
• 自愈次数：在整个寿命期内，可承受数百次至数千次自愈击穿，不影响使用。

3. 防爆保护：

• 过压力防爆装置：当电容器内部故障导致压力升高时（如严重自愈失效或过热），防爆装置（通常为压力敏感型拉断器或鼓包变形触发结构）会切断内部连接，防止外壳爆裂，确保安全。

4. 环境条件：

• 工作温度：-25℃~+55℃（或-40℃~+70℃，具体视产品等级而定）。
• 相对湿度：≤90%RH。
• 安装海拔：≤2000米（超过需降容使用）。
• 冷却方式：自然冷却或强制风冷（在密闭柜体中应保持良好通风）。

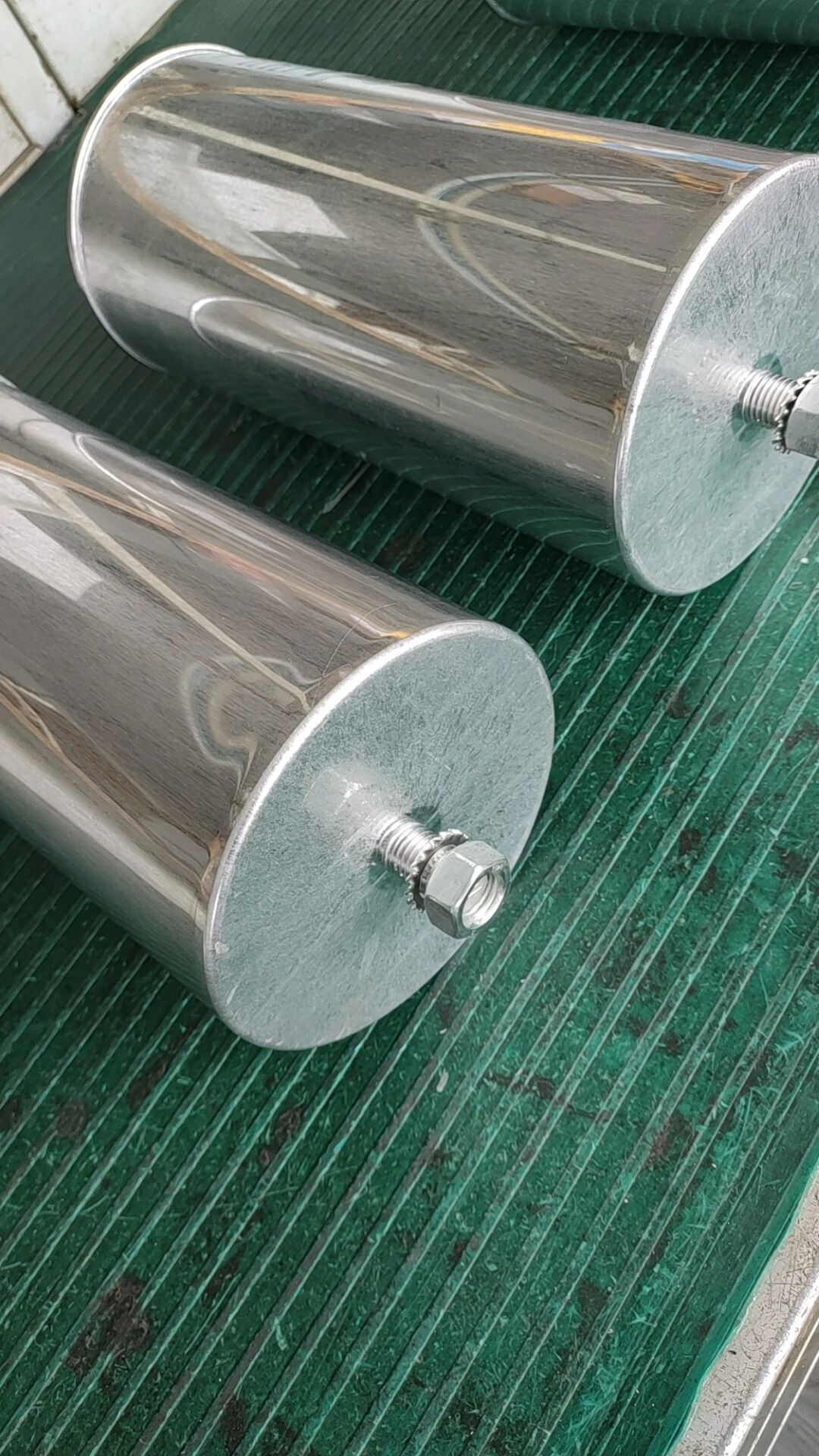

5. 机械规格：

• 外壳材质：铝合金外壳或镀锌钢板外壳，经防腐蚀处理。
• 安装方式：底部螺栓固定或支架安装，可水平或垂直安装，但需确保放电电阻朝上（放电电阻通常位于电容器顶部端子处）。
• 接线方式：三相接线端子（R、S、T或L1、L2、L3），通常采用铜接线柱或铜排引出。

三、 主要功能特点

1. 高效无功补偿： 30kvar的容量能够显著提高功率因数，一般可将功率因数从0.7~0.8提升至0.95以上，减少无功电流，降低线路损耗和变压器铜损。
2. 自愈性技术： 采用金属化聚丙烯薄膜作为介质，具备优异的自愈能力。一旦发生电气击穿，自愈功能可快速恢复绝缘，电容器不会立即失效，可靠性远高于传统纸介质或薄膜电容器。
3. 内置过压力防爆装置： 在电容器内部发生严重故障（如过热、短路）导致压力升高时，防爆装置自动切断内部连接，有效防止外壳爆裂或油液泄漏，确保设备和人身安全。
4. 低损耗与长寿命： 介质损耗角正切值极低（≤0.001），发热少，节能效果好。设计寿命通常可达10万小时以上（约12年连续运行）。
5. 内置放电电阻： 在电容器退出运行后，放电电阻可在3分钟内将残余电压降至安全水平（50V以下），避免维护人员在接触端子时发生触电危险，无需外部放电装置。
6. 高电压裕量： 额定电压为480V，相比于常见的450V或440V电容器，具有更高的电压耐受裕量，特别适用于电网电压波动较大或存在一定谐波含量的场合，降低过电压击穿风险。
7. 安装简便： 结构紧凑，体积小巧，三相一体式设计，只需连接三条电源线即可投入使用。底部安装孔设计，方便固定于柜内支架。

四、 应用场景

• 工厂无功补偿柜（GGD、GCK、MNS等） ：用于电机、变压器、电焊机、整流设备等感性负载的集中或就地补偿。
• 商业建筑配电系统：用于空调主机、冷冻泵、冷却塔、电梯及照明系统的无功补偿。
• 住宅小区配电房：提高变压器利用率，降低线损，改善供电质量。
• 农产品加工与灌溉系统：提升水泵、粉碎机等感性设备的功率因数，节约电费并避免因低功率因数产生的罚款。
• 港口与矿山机械：大型皮带机、破碎机、球磨机的无功补偿，改善电网电能质量。
• 数据中心应急发电机负载补偿：提高发电机供电效率，减少线路损耗。

五、 安装与调试建议

1. 选型与匹配：

• 根据系统功率因数统计或设计补偿容量，选择合适容量的电容器。一般补偿目标为将功率因数提升至0.92~0.95。
• 电容器额定电压应高于系统实际运行电压（如系统为380V，则建议选用440V或480V电容器）。

2. 安装环境要求：

• 通风良好或柜内安装，建议安装独立散热风扇，保证环境温度不高于45℃。
• 远离强热源（如电阻柜）、腐蚀性气体、水蒸气及强电磁场。
• 水平安装或垂直安装均可（以厂家指示为准），但放电电阻应保持在顶部或侧面，以便安全放电。

3. 接线注意事项：

• 主回路接线：接入对应三相电源（A相、B相、C相），并确认与系统相序一致。
• 保护配置：电容器回路应串接专用熔断器（或断路器），熔体电流为1.5~1.8倍电容器额定电流。不可使用普通断路器代替，应选用具备抑制合闸涌流能力的电容器专用开关或接触器（通常接触器需配限流电阻或采用CJ19系列切换电容器接触器）。
• 放电回路：应确保电容器断开后通过内置放电电阻在规定时间内完成放电，不应再并联外部放电电阻，避免影响原有放电特性。
• 接地（PE） ：电容器外壳接地端子应可靠接入开关柜接地网，防止感应电伤人。

4. 投切控制：

• 通常与功率因数自动补偿控制器配合使用，由控制器根据电网功率因数自动控制接触器或晶闸管投切电容器组。
• 电容器再次投入前，应保证放电时间不少于3分钟（或至残余电压低于50V），否则可能因残余电荷造成合闸冲击电流过大，烧毁接触器触头或熔断器。

5. 调试与验证：

• 通电后，用钳形电流表测量三相电流，应基本平衡，且实际电流接近额定值（如有偏差通常是电网电压所致，例如380V电压下实际电流会比480V电压下略低，补偿容量也会相应降低，需用公式换算）。
• 验证功率因数控制器显示的功率因数是否有所提高（例如从0.7提高到0.95）。
• 检测电容器外壳温度，在额定条件下温升应低于15℃。若异常发热（超过40℃温升），则检查谐波含量或通风。

6. 常见故障排查：

• 电容器不工作（无电流） ：检查断路器/熔断器是否正常；检查接触器是否吸合；检查控制器输出信号及接线。
• 运行时过热：检查系统谐波含量（特别是5次、7次谐波）；检查通风是否良好；检查实际电流是否明显超过额定值（需降容处理或加装电抗器）。
• 频繁损坏（鼓包、漏油、烧毁） ：大概率是系统存在高次谐波（常见于变频器、中频炉），导致电容器过电流发热。应加装串联电抗器（7%电抗率抑制5次谐波）或换用滤波电容器。也可能因接触器合闸涌流过大，应更换专用电容投切接触器。
• 熔断器/断路器跳闸：检测绝缘电阻（用500V兆欧表，对地绝缘≥100MΩ）；检查电容器是否已击穿短路（测量电容值，若明显低于额定值则内部已部分损坏）。

六、 总结

YKDR-0.48-30-3自愈式低压并联电力电容器，以30kvar的额定容量、480V的电压等级及三相一体化设计，成为400V系统无功补偿中高效、可靠、安全的理想元件。凭借自愈性能、内置防爆保护和放电电阻等特性，其不仅降低了维护频率，还显著提升了系统的整体运行寿命与安全等级。在正确的选型、保护配合及安装调试下，该电容器能够在提升供电质量、降低能耗及实现节能目标上发挥关键作用。
